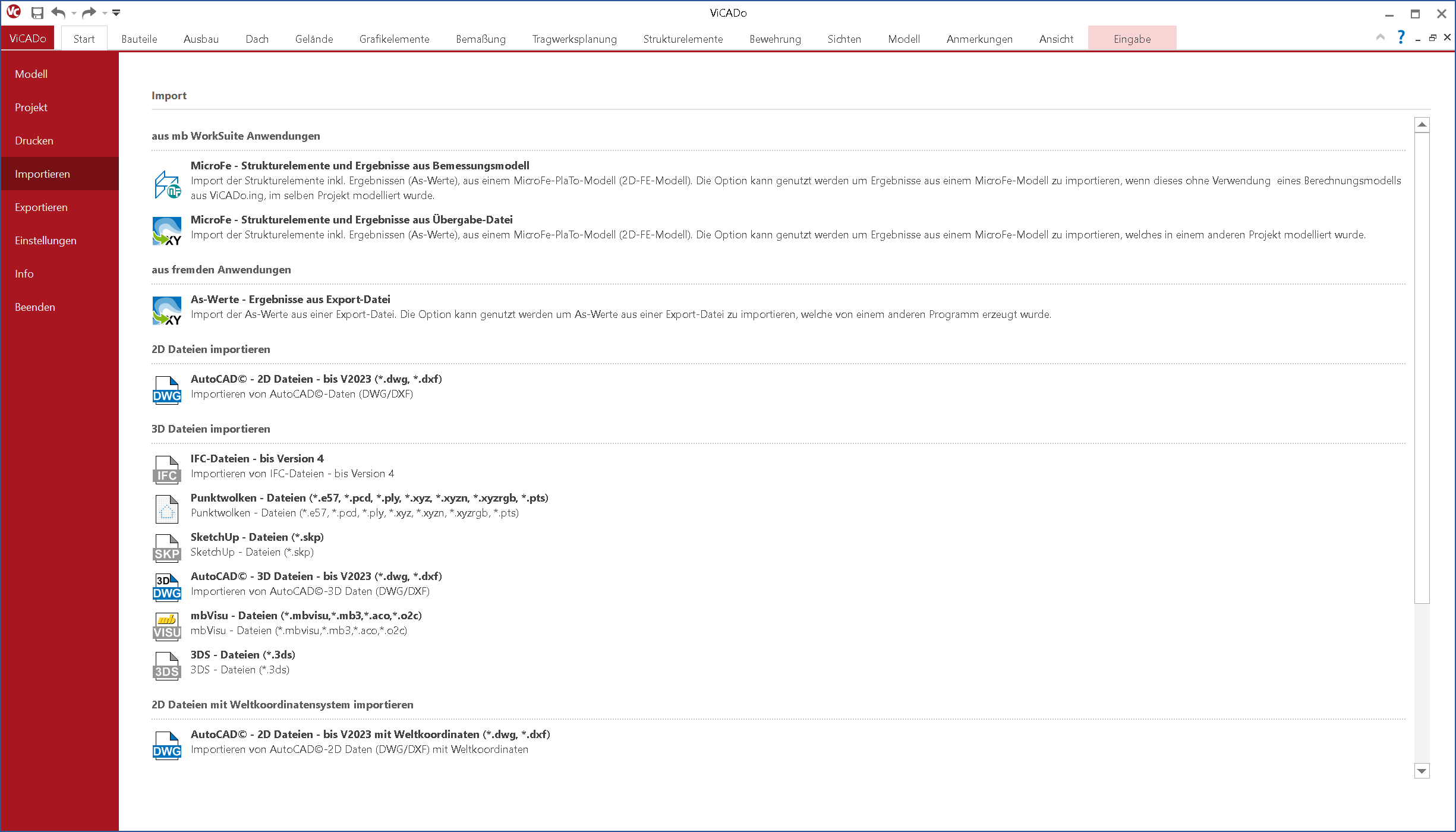

Rubrik Importieren

Hier können Sie Dateien in verschiedenen Formaten importieren und diese als Grundlage bzw. Ergänzung für Ihr ViCADo-Modell verwenden. Die Rubrik „Importieren“ teilt sich in folgende Gruppen:

aus mb WorkSuite Anwendungen

aus fremden Anwendungen

2D Dateien importieren

3D Dateien importieren

Dateien mit Weltkoordinaten importieren



Gruppe "aus mb WorkSuite-Anwendungen"

MicroFe – Strukturelemente und Ergebnisse aus Bemessungsmodell

Über diese Funktion werden Strukturelemente inkl. Ergebnisse (As-Werte) aus einem MicroFe-2D-Plattenmodell (2D-FE-Modell) in ein ViCADo-Modell importiert. Dabei müssen sich beide Modelle (MicroFe- und ViCADo-Modell) im selben Projekt befinden. Die Option kann genutzt werden, um Ergebnisse aus einem MicroFe-Modell zu importieren, wenn dieses ohne Verwendung eines Berechnungsmodells in ViCADo.ing modelliert wurde.

MicroFe – Strukturelemente und Ergebnisse aus Übergabe-Datei

Über diese Funktion werden Strukturelemente inkl. Ergebnissen (As-Werte) aus einem MicroFe-2D-Plattenmodell in ein ViCADo-Modell importiert. Diese Option kann genutzt werden, um Ergebnisse aus einem MicroFe-Modell zu importieren, welches in einem anderen Projekt modelliert wurde. Voraussetzung dafür ist, dass im Vorfeld im Projekt, in dem sich das MicroFe-Modell befindet, eine Übergabe-Datei erzeugt wurde. Dies geschieht über die Gruppe "As-Werte" im Register "MicroFe-EuroSta" des ProjektManagers.

nach oben

Gruppe "aus fremden Anwendungen"

As-Werte Ergebnisse aus Export-Datei

As-Werte, die mit einem anderen Programm erzeugt und für die Weiterverwendung exportiert wurden, können mit dieser Funktion nach ViCADo importiert werden.

Siehe auch: Importieren von As-Werten aus fremden Anwendungen

nach oben

Gruppe 2D-Dateien importieren

AutoCAD©-2D Dateien - bis V2023 (*.dwg, *.dxf)

In ViCADo können AutoCAD©-2D-Dateien im DWG- und DXF-Format importiert und als Hinterlegungsobjekt verwendet werden.

Siehe auch: AutoCAD 2D/3D-Dateien importieren

nach oben

Gruppe 3D-Dateien importieren

IFC-Dateien - bis Version 4

Import von virtuellen 3D- bzw. BIM-Gebäudemodellen im IFC-Format. Von ViCADo werden die folgenden Versionen und Modell-View-Definition unterstützt:

·         IFC 2x3 CoordinationView 2.0

·         IFC 4 DesignTransferView 1.1

·         IFC 4 ReferenceView 1.1

Tipp: Alternativ kann der Import auch über den ProjektManager direkt beim Erzeugen eines neuen ViCADo-Modells durchgeführt werden.

Siehe auch: IFC-Modell importieren

Punktwolken - Dateien (*.e57, *.pcd, *.ply, *.xyz, *.xyzn, *.xyzrgb, *.pts)

ViCADo unterstützt verschiedene Dateiformate für den Import einer 3D-Punktwolke. Das e57-Format ist hierfür ein Standardformat und gilt für ViCADo als Empfehlung.

Die anderen Formate (*.pcd, *.ply, *.xyz, *.xyzn, *.xyzrgb, *.pts) liefern unterschiedliche Ergebnisse, sind jedoch nicht so umfassend wie das e57-Format.

Siehe auch: Importieren von 3D-Punktwolken, ViCADo.3d-scan, mb-news: Punktwolken in ViCADo, mb-Tutorial: Arbeiten mit 3D-Punktwolken

SketchUp-Dateien (*.skp)

Import von 3D-Objekten im SketchUp-Format *.skp.

Siehe auch: SketchUp-Dateien importieren, SketchUp 3D-Galerie

AutoCAD©-3D Dateien - bis V2023 (*.dwg, *.dxf)

In ViCADo können AutoCAD©-3D-Dateien im DWG- und DXF-Format importiert werden. In einer 3D-DXF/DWG-Datei werden reine 3D-Objekte verwaltet. Nach dem Import stehen diese als Bauteile vom Typ „Freie Geometrie“ bereit.

Siehe auch: AutoCAD 2D/3D-Dateien importieren

mbVisu-Dateien (*.mbvisu, *mb3, *.aco, *.o2c)

Import von mbVisu-Dateien in den Datei-Formaten *.mbvisu, *mb3, *.aco, *.o2c.

Siehe auch: mbVisu-Dateien/3DS-Dateien importieren

3DS-Dateien (*.3ds)

Import von 3D-Objekten im 3ds-Format.

Siehe auch: mbVisu-Dateien/3DS-Dateien importieren

Dateien mit Weltkoordinaten importieren

Importierte Koordinatensysteme verwalten

In der Verwaltung der importierten Koordinatensysteme können die hinterlegten Koordinatensysteme gelöscht oder deren Verbindung zu den Weltkoordinaten-Importen zurückgesetzt werden.

Siehe auch: Importierte Koordinatensysteme verwalten

AutoCAD©-2D/3D Dateien - bis V2023 mit Weltkoordinaten (*.dwg, *.dxf)

Importieren Sie 2D/3D DWG- oder DXF-Dateien, die Weltkoordinaten enthalten. Das Programm leitet Sie durch eine Dialog-Folge, in der Sie unter anderem ein Koordinatenreferenzsystem auswählen müssen.

Siehe auch: Dateien mit Weltkoordinaten importieren

SHAPE-Import mit Weltkoordinaten

Import von Dateien im SHAPE-Format mit Weltkoordinaten

Siehe auch: Dateien mit Weltkoordinaten importieren

Gelände-Import mit Weltkoordinaten aus Punktdaten

Sollen Gelände-Informationen aus Punktdaten importiert werden, die Weltkoordinaten enthalten, ist dafür diese Schaltfläche zu verwenden.

Hinweis: Der Gelände-Import ohne Weltkoordinaten wird über die entsprechende Schaltfläche im Register „Gelände“ durchgeführt.

Siehe auch: Geländeimport aus Punktdaten

CityGML-Import mit Weltkoordinaten

Diese Funktion ermöglicht den Import von Dateien in CityGML-Formaten.

Siehe auch: Dateien mit Weltkoordinaten importieren
