Eigenschaften - Objektsichtbarkeit

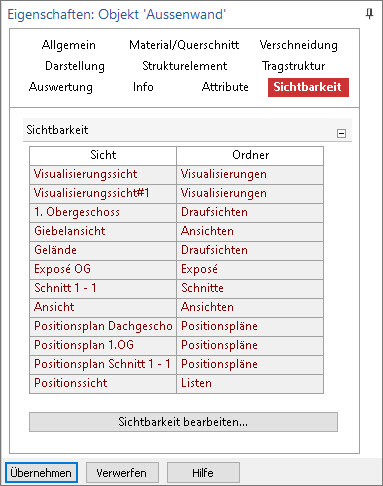

Die Tabelle im Kapitel Sichtbarkeit zeigt die Sichten an, in denen das selektierte Objekt sichtbar ist.

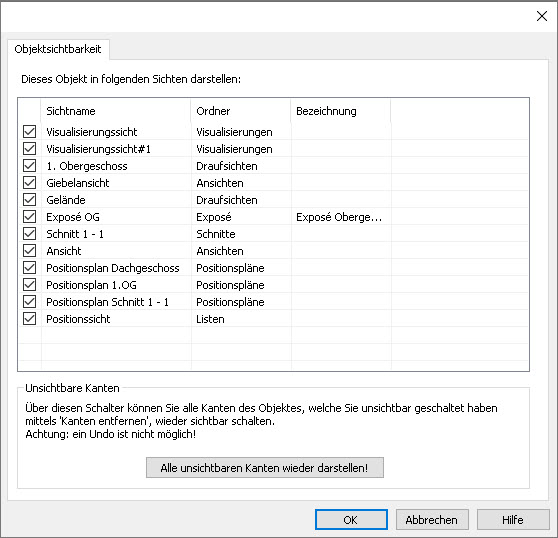

Die Schaltfläche Sichtbarkeit bearbeiten… öffnet einen Dialog zur Bearbeitung der Sichtbarkeit.

Über den Dialog kann die Sichtbarkeit gezielt für einzelne Sichten verändert werden. Entfernen Sie in der Liste aller Sichten das Häkchen vor den Sichten, in denen das Objekt nicht sichtbar sein soll.

Falls ein Objekt in allen Sichten unsichtbar geschaltet ist, kann das Objekt in einer neuen Draufsicht wieder selektiert und die Sichtbarkeit neu eingestellt werden.

Wenn Sie über die Funktion Kante entfernen Kanten eines Bauteils entfernt haben, dann werden diese durch Klicken auf Alle unsichtbaren Kanten wieder darstellen! wieder sichtbar geschaltet.
