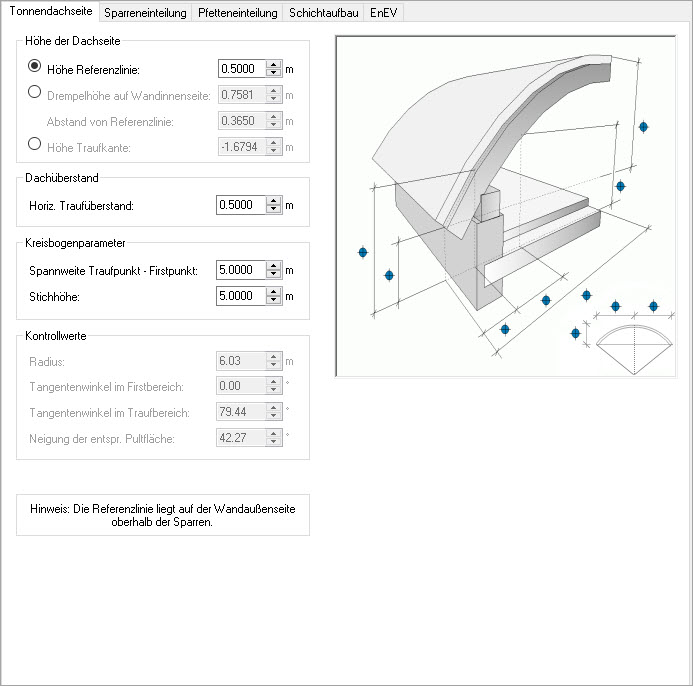

Eigenschaften Dach - Register Tonnendachseite

Höhe der Dachseite

Zur Festlegung der Höhe der Dachseite stehen drei Optionen zur Festlegung bereit. Dabei ermittelt jede Option die „Höhe der Dachseite“, also den vertikalen Abstand von der OKRD bis zur Oberkante des Sparrens gemessen an der Referenzlinie. Die Referenzlinie entspricht dem Polygon oder dem Rechteck, dass zur Eingabe der Dachkonstruktion modelliert wurde. Im Normalfall sollte diese an der Wandaußenkante der Wand liegen.

Dachüberstand

Der horizontale Traufüberstand beschreibt den Abstand von OK Sparren zur Referenzlinie in der horizontalen Projektion.

Gruppe Kreisbogenparameter

Zur Erzeugung der Kreisbogen-Geometrie werden die Spannweite und die Stichhöhe eingetragen.

Gruppe Kontrollwerte

Für eine direkte geometrische Kontrolle werden vier Werte bestimmt und informativ im Dialog angezeigt.
