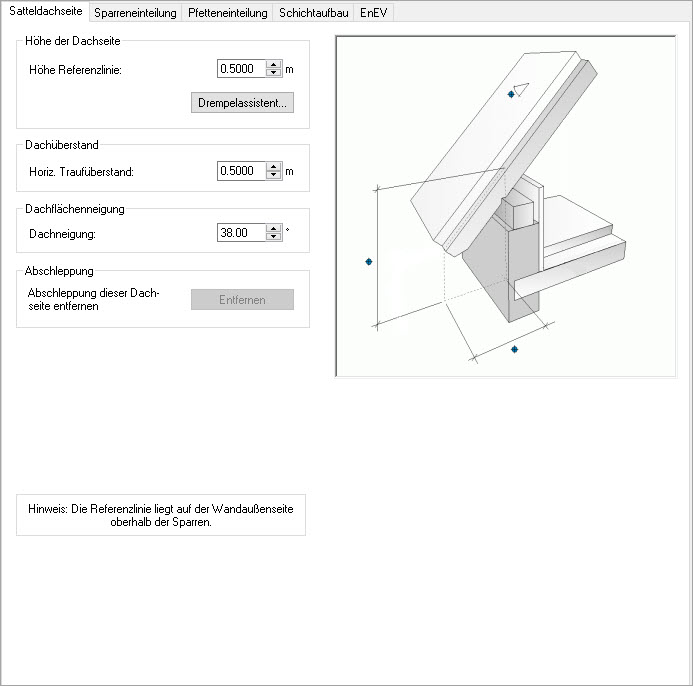

Eigenschaften Dach - Register Satteldachseite

Höhe der Dachseite

Die Höhe der Dachseite kann manuell vorgegeben oder durch einen Drempelassistenten komfortabel und situationsbezogen ermittelt werden. Dabei ermittelt der Drempelassistent die „Höhe der Dachseite“, also den vertikalen Abstand von der OKRD bis zur Oberkante des Sparrens gemessen an der Referenzlinie. Die Referenzlinie entspricht dem Polygon oder dem Rechteck, dass zur Eingabe der Dachkonstruktion modelliert wurde. Im Normalfall sollte diese an der Wandaußenkante der Wand liegen.

Dachüberstand

Der Dachüberstand beschreibt den Abstand von OK Sparren zur Referenzlinie, in der horizontalen Projektion.

Dachflächenneigung

Die Dachneigung wird bezogen zur Horizontalen eingetragen.

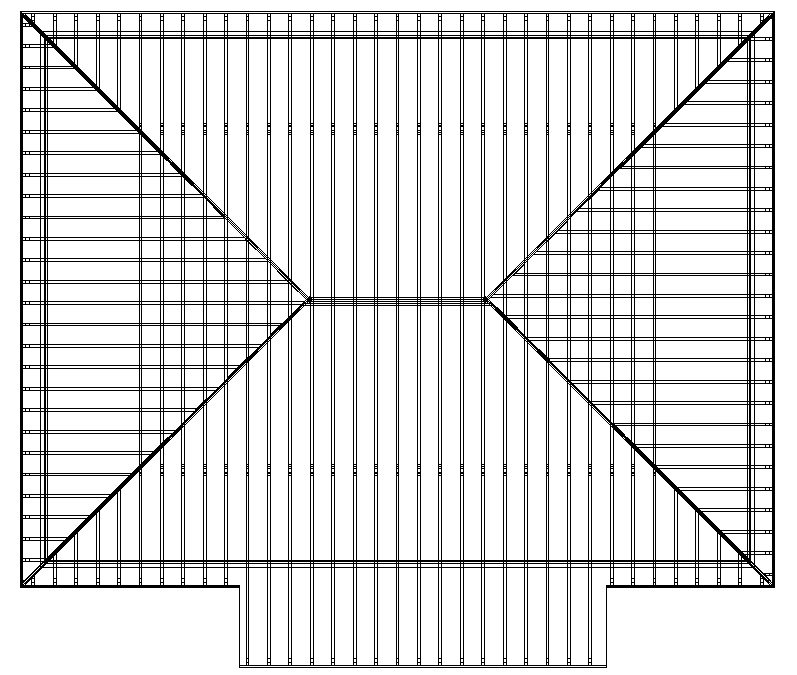

Gruppe Abschleppung

Wurde über die Option „Teilkante herausziehen“ oder über die Hooks an der Traufkante eine Abschleppung für die Satteldachfläche erzeugt, kann diese über die Schaltfläche "Entfernen" wieder gelöscht werden.
