ViCADo verfügt über eine moderne, einfach zu bedienende und sehr leistungsfähige Visualisierung. Um in der Kommunikation mit dem Bauherrn den Entwurf, ein kritisches Detail oder vielleicht eine Variantenplanung möglichst eindrucksvoll zu präsentieren, kann in ViCADo von jeder Visualisierung eine Jonny-Modell als Jonny-Datei gespeichert werden. Dieses Modell kann via E-Mail an einen Baubeteiligten geschickt werden.
Die Jonny-App kann im iTunes-Appstore bzw. im Google Play Store kostenlos heruntergeladen werden. Dadurch kann eine Visualisierung auf jedem mobilen Gerät lizenzfrei präsentiert werden.
Erstellung über das Kontextmenü einer Visualisierungssicht
Erstellung über Menü Datei > Exportieren

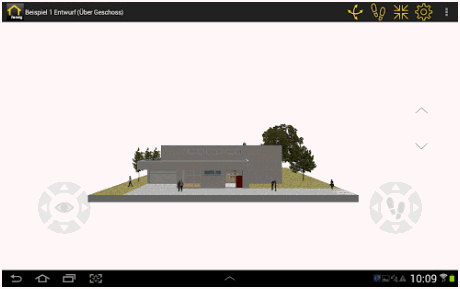

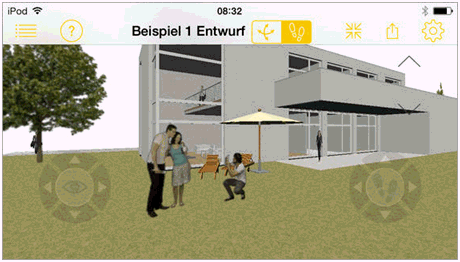

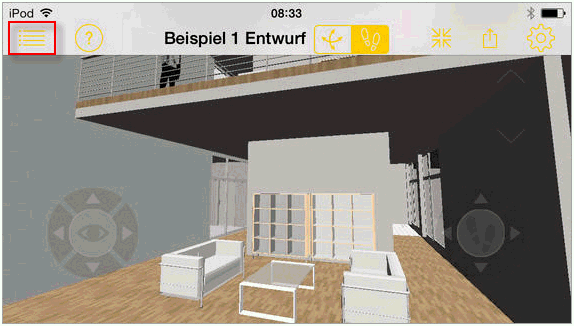

Jonny-Modell auf mobilem Gerät öffnen

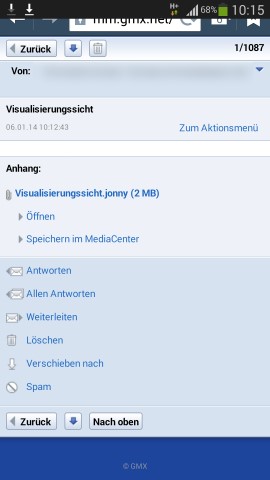

Jonny-Datei als E-Mail-Anhang unter Android öffnen

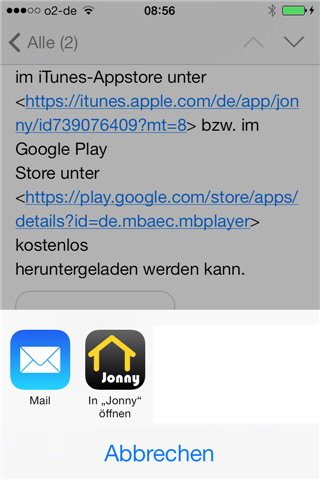

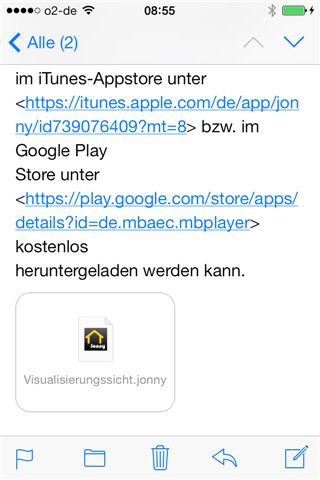

Jonny-Datei als E-Mail-Anhang unter iOS öffnen
Für Apple-Geräte wird mindestens iOS 7.0 benötigt.
Für Android-Geräte wird mindestens die Version 4.0 benötigt.

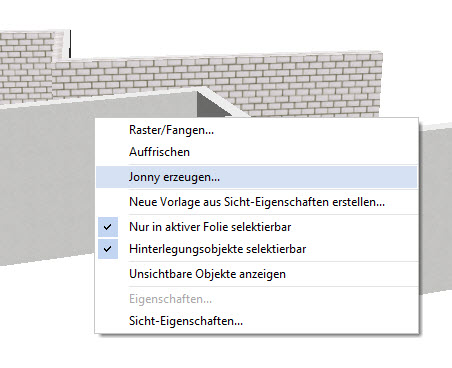

Um ein ViCADo-Modell auf ihrem mobilen Gerät betrachten zu können, müssen Sie lediglich in einer Visualisierungssicht die Option Jonny erzeugen im Kontextmenü der Visualisierung wählen.

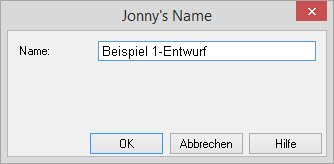

Nachfolgend kann ein Dateiname der zu erzeugenden Jonny-Datei gewählt werden.
Hierdurch wird eine Jonny-Datei erzeugt, die im Dokumentenverzeichnis des Projektes abgelegt wird.
Wählen Sie die gewünschte Visualisierungssicht, die mit der Jonny-App dargestellt werden soll, als aktive Sicht und starten Sie den Export über den Menüeintrag Datei > Exportieren > Jonny-Datei (*.jonny).
Im nachfolgenden Dialog können Sie den Dateipfad und Dateinamen der Jonny-Datei auswählen. Als Standardpfad wird die Datei im Dokumente-Verzeichnis gespeichert. Auf dieses Verzeichnis können Sie im Projekt-Manager im Fenster des Projektes unter der Registerkarte Dokument zugreifen. Alternativ können Sie selbstverständlich einen anderen Speicherort wählen.
Klicken Sie auf die Schaltfläche Fertig stellen, um die Jonny-Datei zu erzeugen.

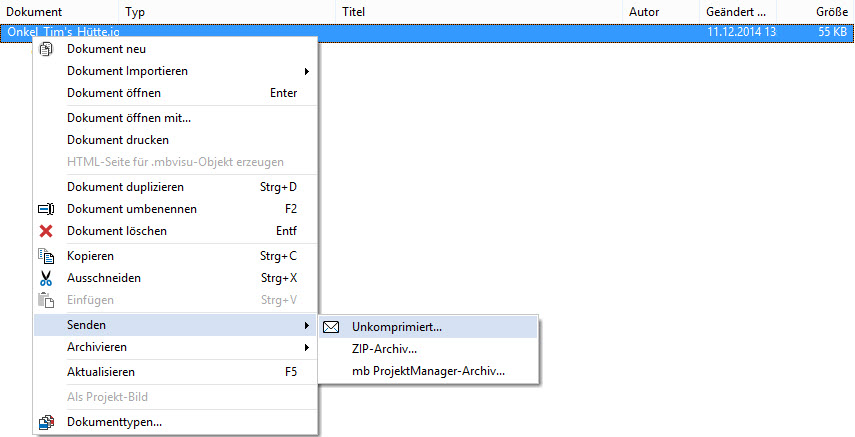

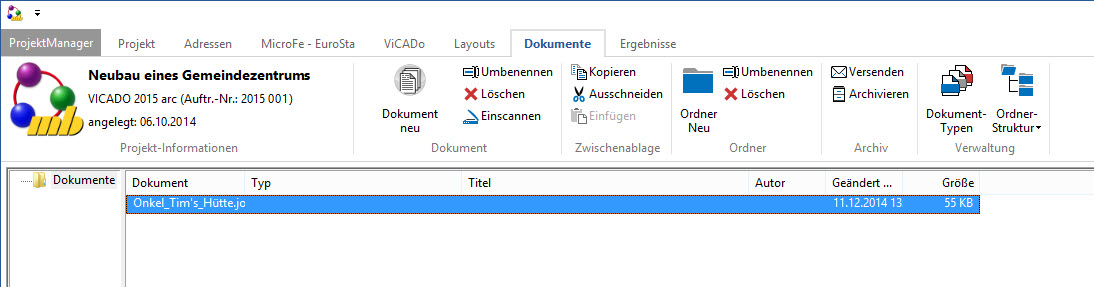

Die Jonny-Dateien, die im Dokumente-Verzeichnis der Projektes abgelegt worden sind, können direkt über den ProjektManager versendet werden. Hierzu kann im Kontextmenü der Jonny-Datei der Eintrag Senden > Unkomprimiert... aufgerufen werden.
Das E-Mail - Programm wird geöffnet und die Jonny-Datei an eine neue E-Mail angehängt. Die E-Mail enthält einen automatisiert erstellten Hinweis, welche App für die Betrachtung auf mobilen Geräten benötigt wird und eine Verlinkung zur App im jeweiligen App-Store. Die Jonny-Datei kann dann als Anhang an eine E-Mail an das mobile Gerät bzw. den Baubeteiligten gesendet werden.
Bevor ein Jonny-Modell auf einem mobilen Gerät betrachtet werden kann, muss die Jonny-App aus dem jeweiligen App-Store auf dem Gerät installiert werden.
Die Jonny-App kann im iTunes-Appstore bzw. im Google Play Store kostenlos heruntergeladen werden. Dadurch kann eine Visualisierung auf jedem mobilen Gerät lizenzfrei präsentiert werden.
Nachdem die Jonny-App zuvor installiert wurde, kann die Datei über ein Tippen auf das Dateisymbol in der E-Mail geöffnet werden.
Hinweis: Es ist nur notwendig die Jonny-Datei beim ersten Öffnen über den E-Mail-Anhang zu öffnen. Nach dem ersten Öffnen kann die Datei auch direkt über die Jonny-App geöffnet werden.

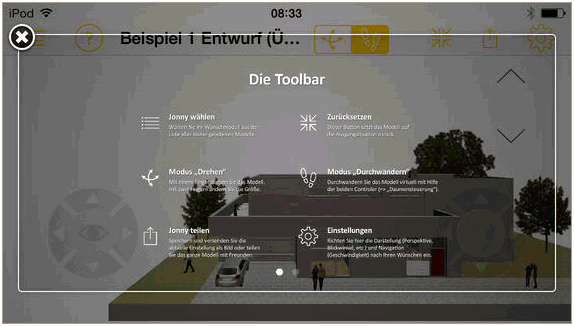

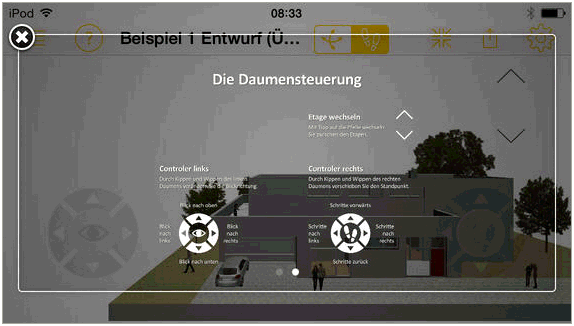

Weitere Hinweise zur Bedienung insbesondere der Navigation im Jonny-Modell finden Sie in der Hilfe der Jonny-App.
