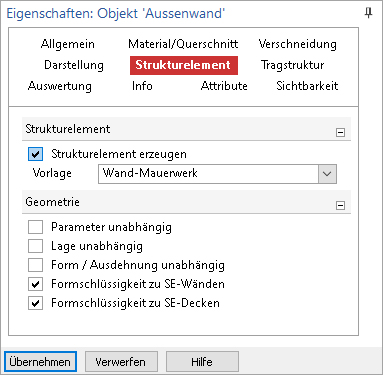

In diesem Kapitel können Einstellungen bezüglich der Erzeugung oder Anpassung zugeordneter Strukturelemente vorgenommen werden. Folgende Optionen stehen zur Auswahl:
Vorlage: Legt die Vorlage des neuen Strukturelementes fest.
Parameter unabhängig (vom Bauteil): Bauteilstärken wie Dicke oder Breite können für das Strukturelement frei gewählt werden.
Lage unabhängig (von Bauteilachsen): Systemachsen oder Ebenen der Strukturelemente können von denen des Bauteils abweichen.
Form/Ausdehnung unabhängig (vom Bauteil): Die polygonale Form (z.B. bei Deckenplatten) oder die Länge (z.B. bei Balken) werden nicht vom Bauteil bestimmt.
Formschlüssigkeit zu SE-Wänden: Es soll versucht werden, für ein Strukturelement Formschluss zu Strukturelementen verbundener Bauteile herzustellen.
Formschlüssigkeit zu SE-Decken: Liegt das Bauteil im Bereich der eingestellten oberen oder unteren Geschossdecke, soll sich das Strukturelement mit der entsprechenden Mittelebene verbinden.
