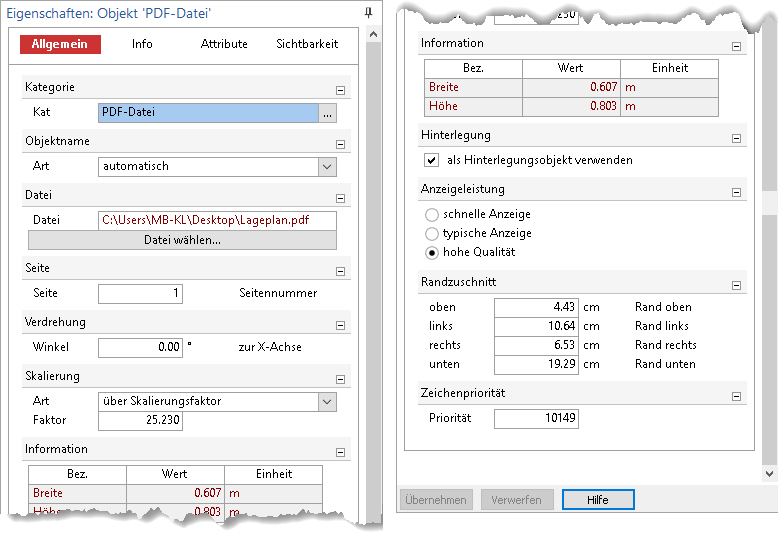

Anzeige und Auswahl der Objektkategorie. Die Auswahl der Objekt-Kategorie entspricht der gewählten Objekt-Vorlage. Weitere Objekt-Kategorien können manuell über das Systemmenü erstellt werden. Diese stehen dann für alle Modelle eines Projekts zur Verfügung.
automatisch: Der Objektname wird gleich dem Kategorienamen gesetzt und nummeriert bzw. positioniert.
manuell: Der Objektname wird manuell vorgegeben.
Über die Schaltfläche Datei wählen… wird die zu importierende PDF-Datei bestimmt.
Breite oder Höhe bezogen auf den jeweils gewählten Maßstab der Sicht oder des Plans können als numerische Werte gewählt werden. Durch die Vorgabe eines Werts wird die zugehörig Höhen- oder Breitenwert entsprechend umgerechnet, um die proportionale Darstellung zu erhalten.
Alternativ kann ein Skalierungsfaktor angegeben werden, der aus der Originalbreite und -höhe des PDF-Dokuments die entsprechend Größe in der Sicht oder des Plans bestimmt.

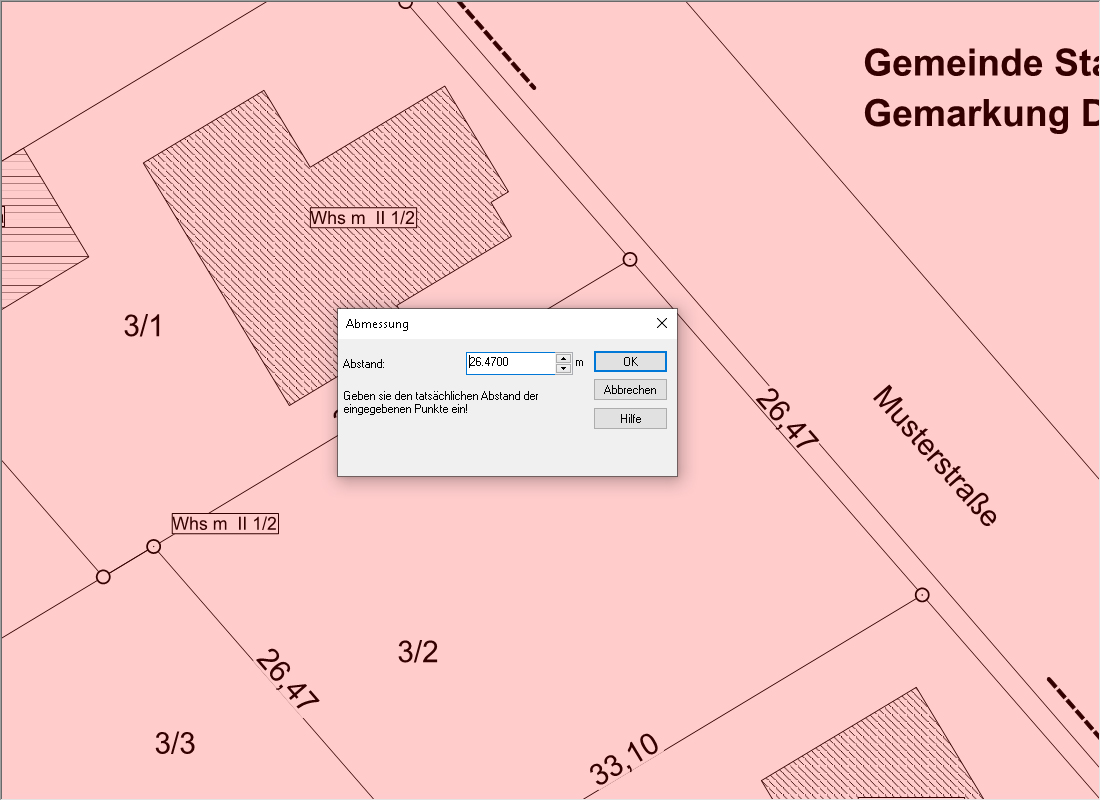

Der Skalierungsfaktor kann numerisch vorgegeben werden. Alternativ kann die Skalierung auch durch Abgreifen einer Strecke in der Sicht erfolgen. Hierdurch ist es z.B. möglich Lagepläne maßstabsgerecht einzufügen. Hierzu ist die Schaltfläche Skalierung über Messen im Kontextregister Selektion - Bearbeiten zu wählen. Jetzt kann in der Sicht über zwei Punkte eine Strecke auf der eingefügten Bilddatei gewählt werden. Anschließend kann dieser Strecke ihr tatsächlicher Längenwert im Dialog zugeordnet werden. Die Skalierung des Dokuments wird hierauf hin angepasst.
Anmerkung: PDF-Dokumente können direkt beim Einfügen maßstabsgerecht eingefügt werden. Die oben beschriebene Vorgehensweise entspricht der Eingabeart Skaliertes Rechteck.

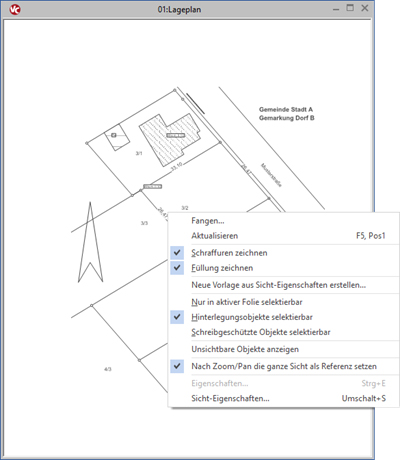

PDF-Dateien können als Hinterlegungsobjekt verwendet werden. Ist das Häkchen bei als Hinterlegungsobjekt verwenden gesetzt, wird das Objekt immer im Hintergrund gezeichnet. Zusätzlich kann dieses Objekt nur markiert werden, wenn im Kontextmenü einer Sicht die Option Hinterlegungsobjekte selektierbar aktiviert wurde.
Tipp: Sämtliche Grafik-Elemente (Linie, Kreis, Ellipse, aber auch Bemaßung, Positionsmarkierungen, Bewehrungsmarkierungen und -auszüge lassen sich über das Fenster Eigenschaften als Hinterlegungsobjekte definieren. Mit dieser Funktionalität können beispielsweise importierte Grafikelemente aus DXF/DWG-Dateien mit weiteren ViCADo-Elementen ergänzt werden, ohne dass die importierten Elemente bei der Nachbearbeitung ungewollt selektiert werden können.
Für eine schnellere Bearbeitung kann die Bildschirmdarstellung des eingefügten PDF-Dokuments angepasst werden. Hierzu können drei verschiedene Qualitätsabstufungen gewählt werden:
Schnelle Anzeige: Das PDF-Dokument wird als Bitmap mit der gewählten Bildschirmauflösungen dargestellt.
Typische Anzeige: Das PDF-Dokument wird als Bitmap mit der doppelten Bildschirmauflösung dargestellt.
Hohe Qualität: Das Dokument wird als eingebettetes PDF-Dokument in der Sicht dargestellt.
Anmerkung: Unabhängig von diesen Einstellungen zur Anzeigenleistung richtet sich die Ausgabequalität nach den Einstellungen zur Qualität bei der PDF-Ausgabe.
Das PDF-Dokument kann an den Rändern um einen gewünschten Wert zugeschnitten werden.
