Voreinstellungen Bauteilauszüge

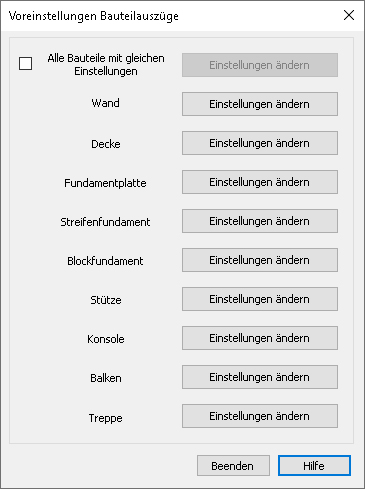

Über das Dialogfenster Voreinstellungen Bauteilauszüge können Einstellungen für die Bauteilauszüge aller Bauteile zusammen oder getrennt nach Bauteiltyp festgelegt werden. Für Decke und Fundamentplatte empfiehlt sich eine gesonderte Einstellung - damit zwei Draufsichten jeweils für die untere und obere Bewehrung angelegt werden.

Über die Schaltfläche Einstellung ändern öffnet sich das Dialogfenster, in dem die Voreinstellungen getroffen werden.

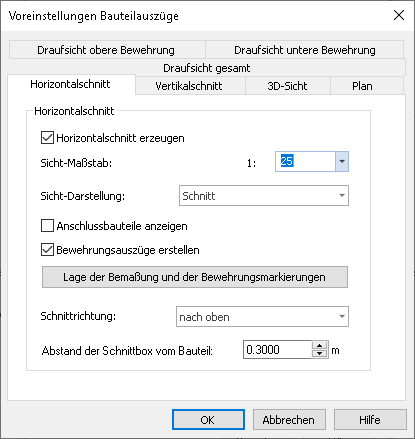

Auf den einzelnen Registerkarten werden die Einstellungen für die entsprechende Sicht getätigt. Die Sicht entspricht dem Namen der Registerkarte.

Sicht-Maßstab: Der Sichtmaßstab für die bei der Bauteilauszug-Erzeugung generierte Sicht wird festgelegt.

Vorlage Sichtdarstellung: Wahl der Sichtdarstellung für die automatisch generierte Sicht.

Anschlußbauteile anzeigen: Anschlussßbauteile werden optional dargestellt.

Bewehrungsauzüge erstellen: Bewehrungsauszüge werden optional in der Sicht platziert.

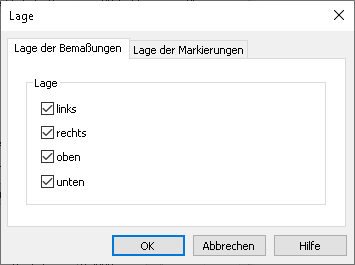

Lage der Bemaßung und der Bewehrungsmarkierungen: Die Lage der Bemaßungen und Bewehrungsmarkierungen wird über ein Dialogfenster festgelegt.
