Bauteile neu zuordnen

Über die Schaltfläche "Bauteil neu zuordnen" (Kontextregister „Bearbeiten“, Gruppe „3D-Folie“) können Bauteile einer anderen 3D-Folie zugeordnet werden. Nach Selektion der Bauteile und Aktivierung der Schaltfläche öffnet sich der Dialog "Folie wählen".

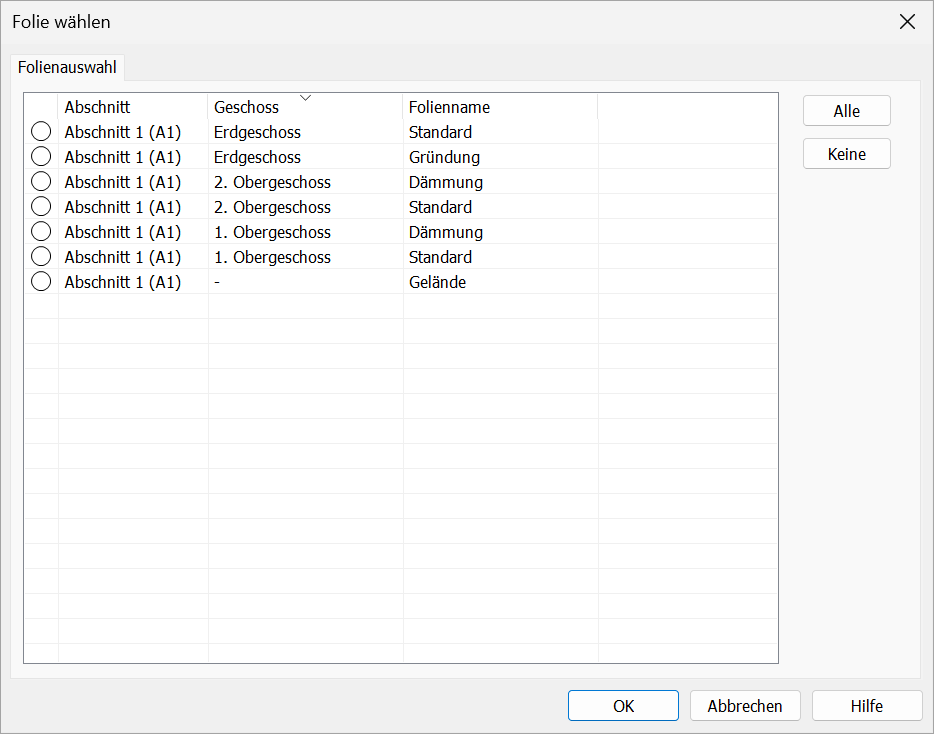

Der Dialog "Folie wählen" zeigt alle im Modell vorhandenen Folien und deren Zugehörigkeit zu Abschnitt und Geschoss. Aktiv im Dialog ist zunächst die Folie, aus der das selektierte Bauteil stammt. Werden mehrere Bauteile aus unterschiedlichen 3D-Folien selektiert, ist beim Öffnen des Dialogs keine 3D-Folie aktiv.

Wählen Sie nun die 3D-Folie aus, in die die Bauteile verschoben werden sollen und bestätigen Sie die Auswahl mit "OK".

Die Liste kann zur besseren Übersicht nach Abschnitt, Geschoss und Folienname jeweils aufsteigend oder absteigend sortiert werden (linke Maustaste auf Tabellenkopf).

Eine Gruppierung nach Abschnitt, Geschoss oder Folienname ist über das Kontextmenü (rechte Maustaste auf Tabellenkopf) jeweils aufsteigend oder absteigend möglich.
