Beim Bewehren von Bauteilen können Sie entscheiden, ob die Bauteile automatisch oder manuell mit Bewehrung versehen werden sollen:
· Die bequemste und einfachste Art der Bewehrungseingabe in ViCADo ist die Automatische Bewehrung. Mit nur wenigen Mausklicks und Eingaben kann ein komplettes Bauteil wie bspw. eine Stütze bewehrt werden. Hierbei bietet ViCADo Ihnen eine Liste mit allen für ein Bauteil passenden Vorlagen der automatischen Bewehrung zur Auswahl an.
· Natürlich sind Sie nicht auf die Vorlagen der automatischen Bewehrung angewiesen. ViCADo bietet Ihnen die Möglichkeit, Stabstahl, Matten, Abstandshalter etc. manuell einzugeben und entsprechend zu konfigurieren.
Im Folgenden wird auf die beiden Vorgehensweisen zur Erzeugung automatischer Bewehrung eingegangen.
Möglichkeit 1: Bauteil wählen und passende Vorlage der automatischen Bewehrung darauf anwenden
Möglichkeit 2: Bewehrungsvorlage der automatischen Bewehrung auswählen und Bauteil auswählen

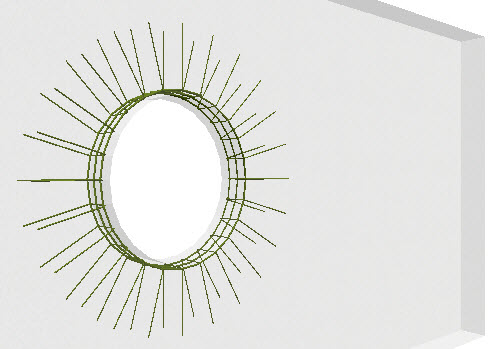

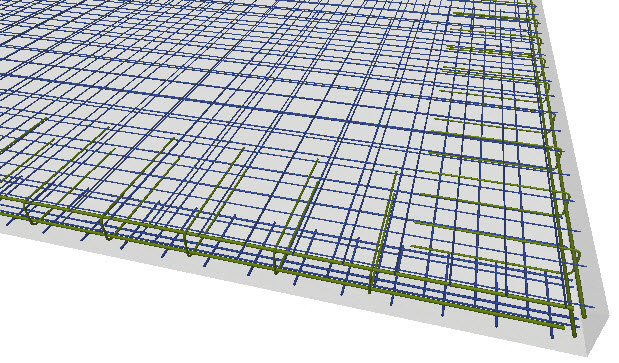

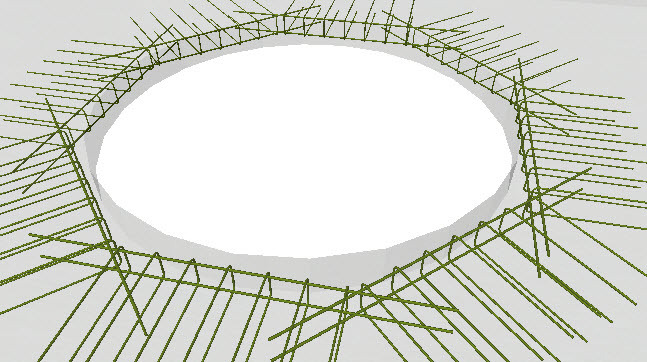

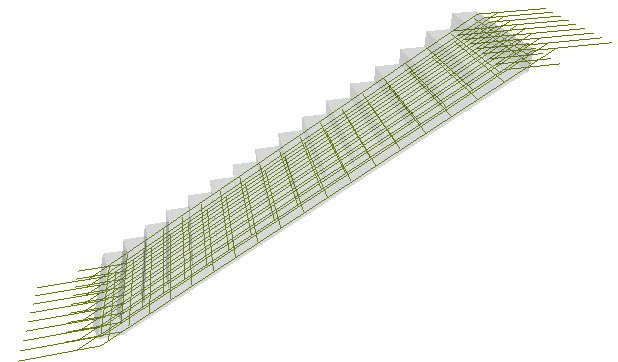

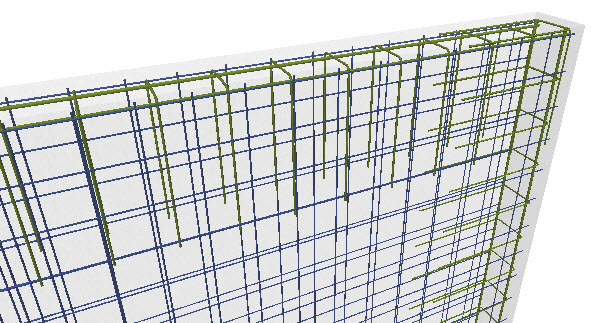

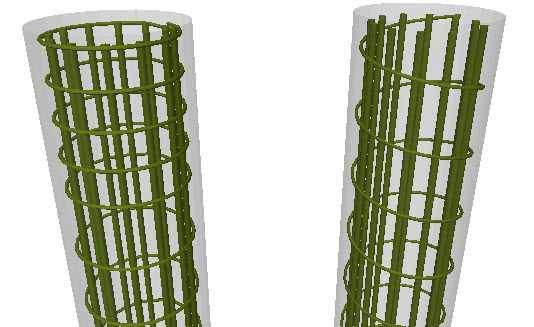

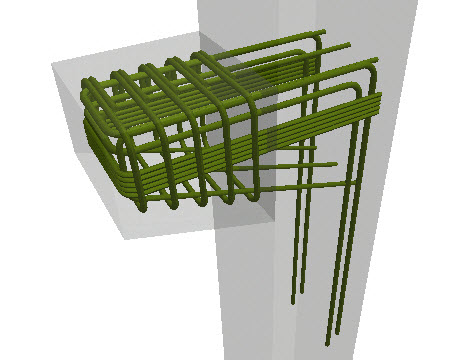

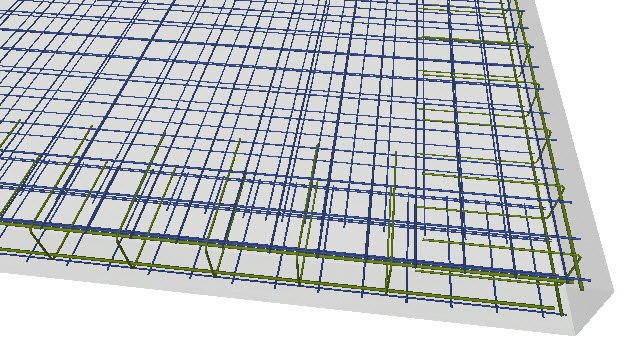

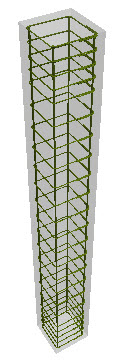

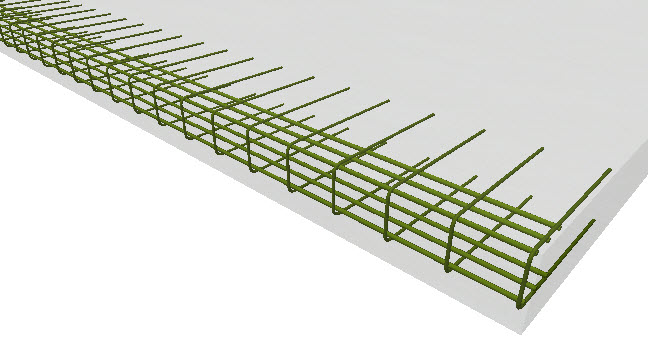

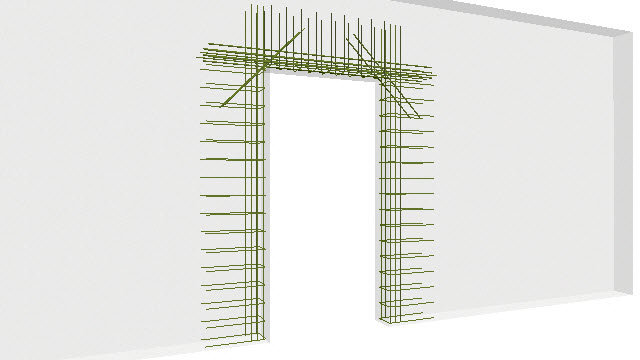

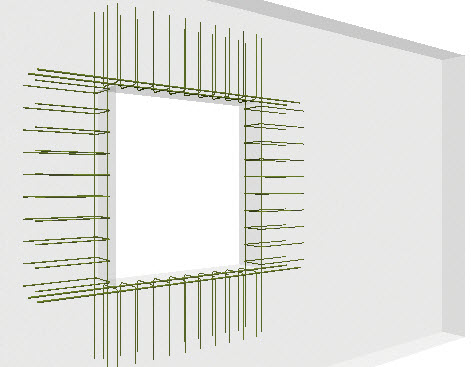

Übersicht: Vorlagen der automatischen Bewehrung

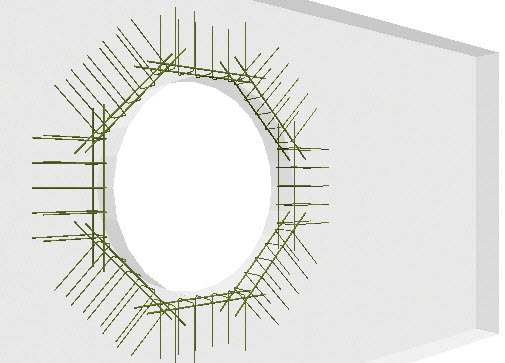

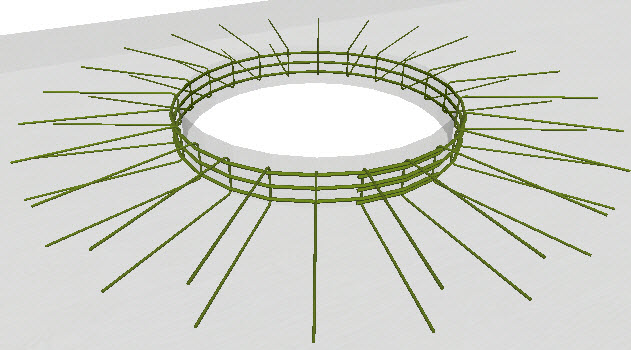

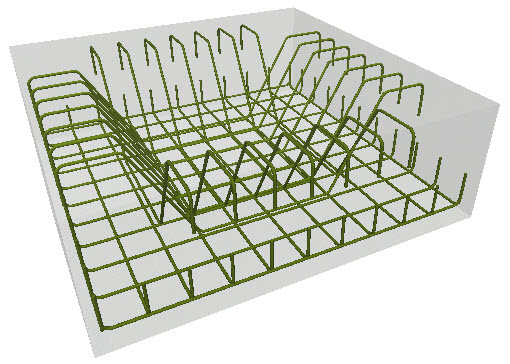

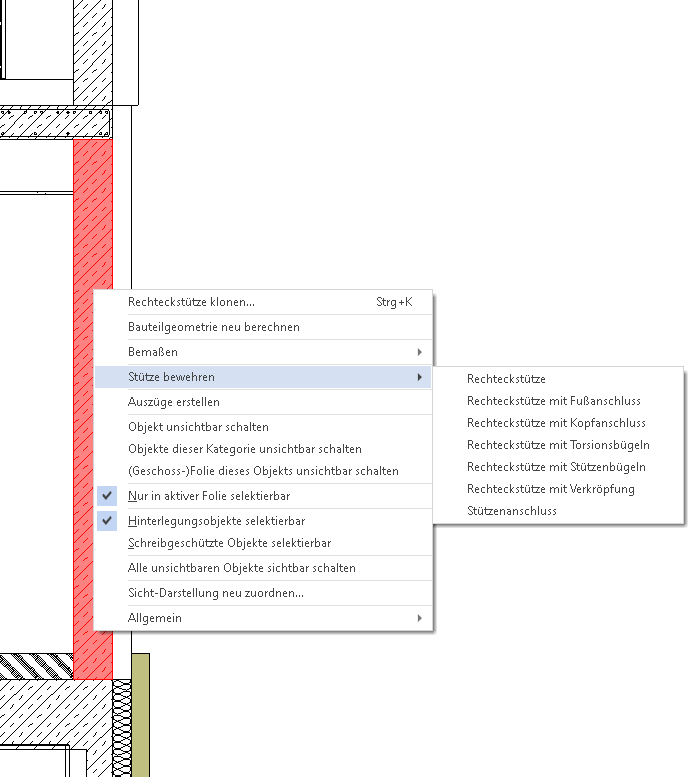

Das betreffende Bauteil wird markiert und über das Kontextmenü die Funktion "Bauteil bewehren“ gewählt. Im Kontextmenü stehen alle bauteilspezifischen Vorlagen der automatischen Bewehrung zur Verfügung.

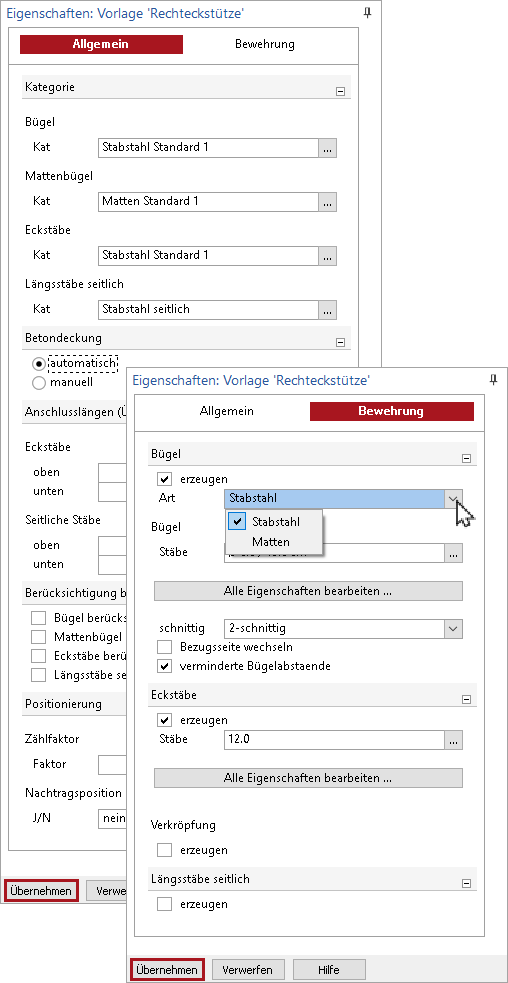

Nach Auswahl der gewünschten Vorlage der automatischen Bewehrung können über das Eigenschaften-Fenster Einstellungen zur Bewehrungswahl und Betondeckung vorgenommen werden können. Über die Schaltfläche „Übernehmen“ werden die Einstellungen gespeichert und das Bauteil automatisch bewehrt.
Die automatische Bewehrung von Bauteilen ist auch für mehrere gleiche Bauteiltypen möglich. Dazu werden zum Beispiel mehrere Stützen markiert und dann über das Kontextmenü die gewünschte Vorlage der automatischen Bewehrung ausgewählt. Alle ausgewählten Stützen werden daraufhin in einem Schritt bewehrt.

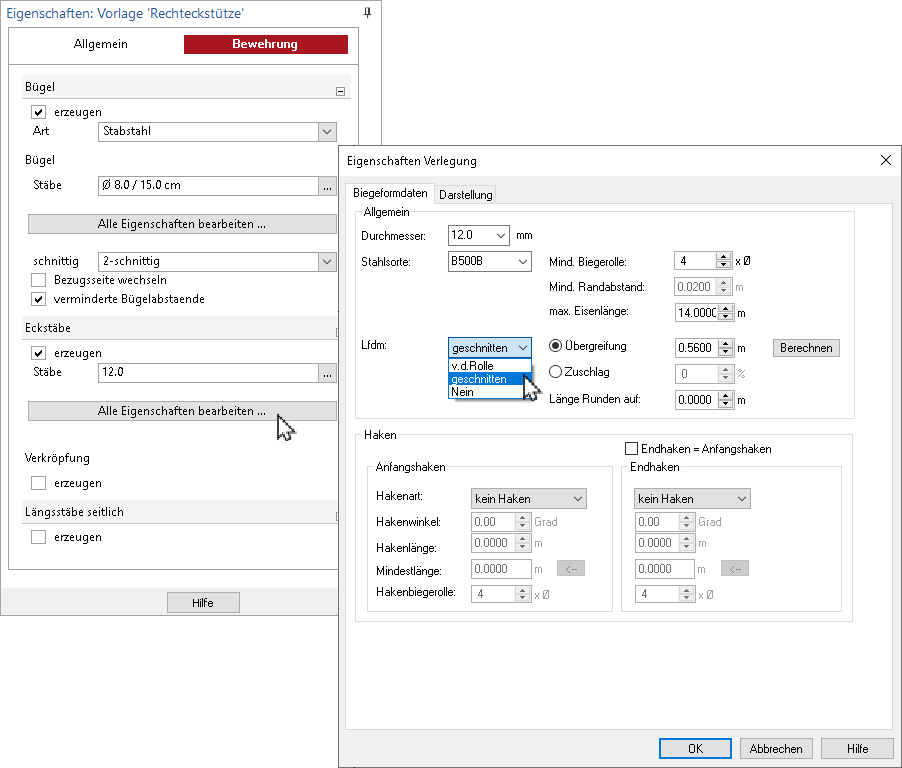

Neben den verschiedenen Angaben zu Durchmesser, Abstand der Bügel und der Betondeckungen kann in den Vorlagen gewählt werden, ob die zu erstellenden Positionen als Lfdm-Positionen erzeugt werden sollen.
Als Bügelbewehrung können neben den konventionellen Bügeln aus Stabstahl auch Bügelmatten in den Vorlagen ausgewählt werden.

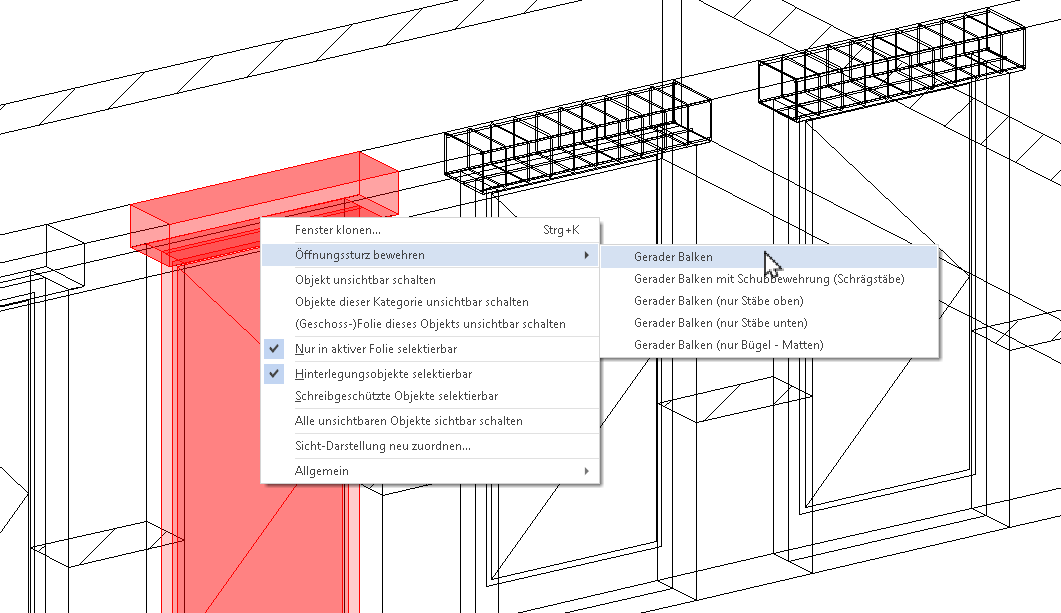

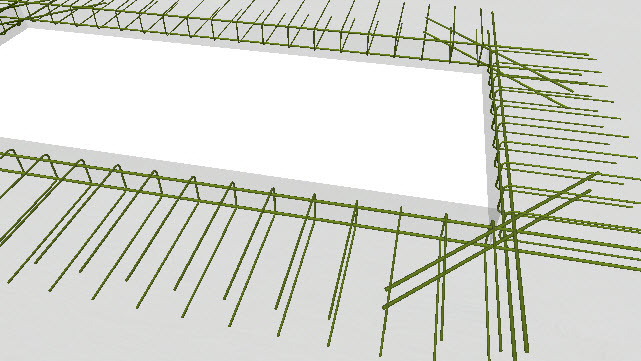

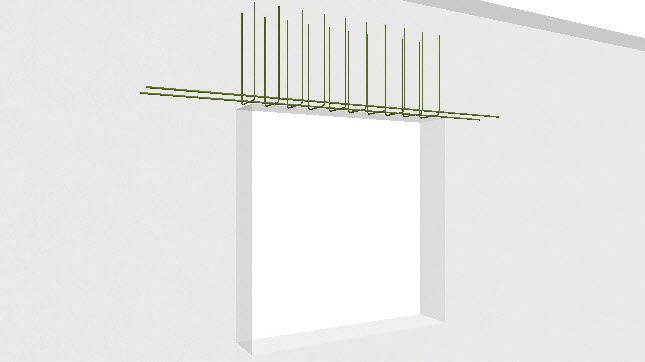

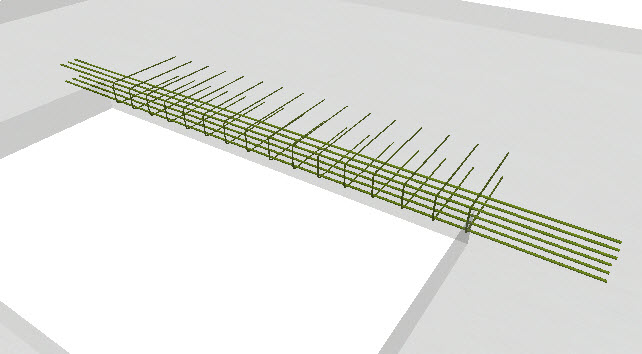

Tipp: Fenster- und Türstürze, die als Zusatzbauteile von Fenster- und Türöffnungen erzeugt wurden, können ebenfalls über das Kontextmenü dieser Bauteile automatisch bewehrt werden.

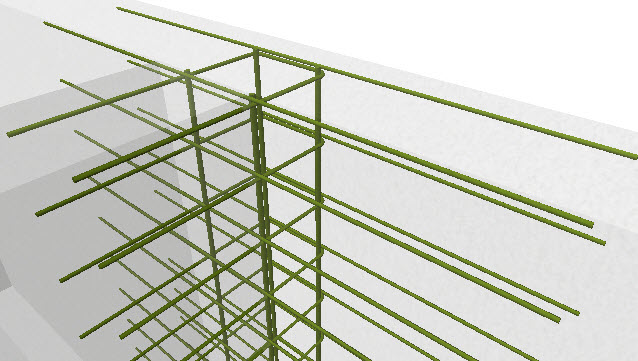

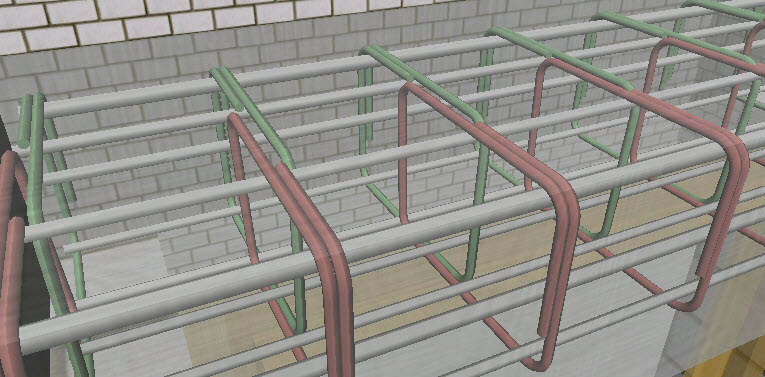

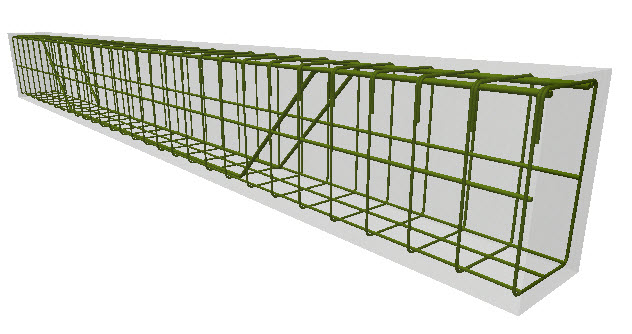

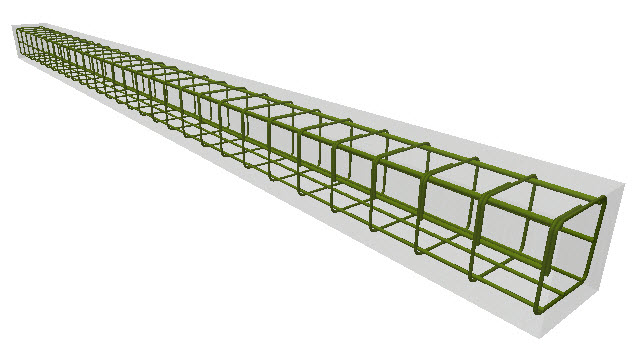

Tipp: Über die Automatische Bewehrung für Stützen, Balken und Streifenfundamente können auch mehrschnittige Verbügelungen in einem Arbeitsschritt erzeugt werden.

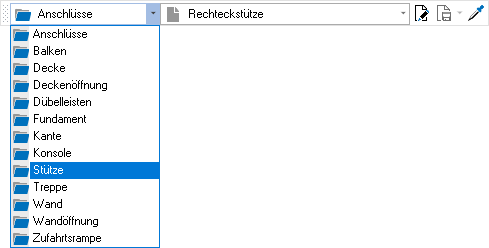

Über das Register „Bewehrung“ im Menüband wird die Funktion „Automatische Bewehrung“ gewählt. In der Optionenleiste wird die entsprechende Vorlage ausgewählt.
Neue Vorlagen für die automatische Bewehrung können über die Vorlagentechnik der Optionenleiste erstellt werden. Über das Eigenschaftenfenster können Einstellungen der Vorlage (Stabdurchmesser, Betondeckungen usw.) angepasst werden.

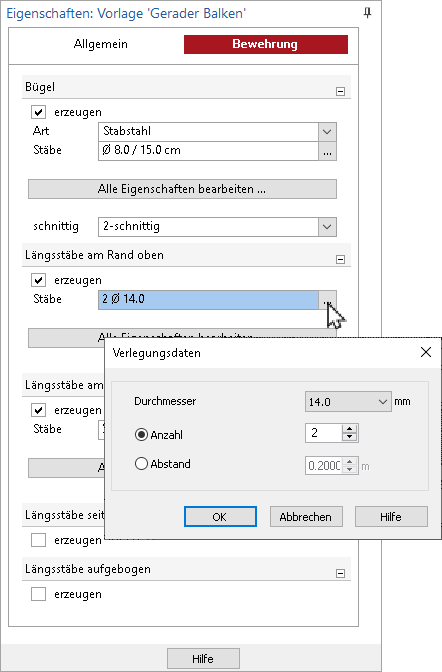

Bei Verlegungen, deren Verlegestrecke sich über die komplette Länge einer Bauteilkante definiert, kann zwischen Anzahl und Abstand für die Verlegedaten gewählt werden. Die gewählte Anzahl der Eisen bzw. der eingestellte Abstand der Eisen wird nachfolgend bei der automatischen Erzeugung der Verlegung im Bauteil berücksichtigt.

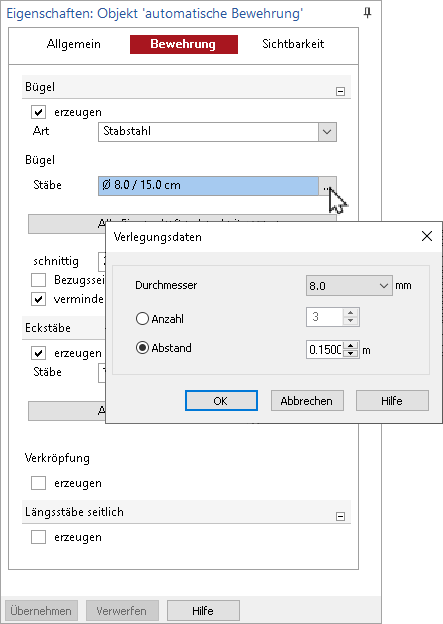

Bei Verlegungen, deren Verlegestrecke sich über einen Teil einer Bauteilkante definiert, können sowohl eine Anzahl als auch ein Abstand der Eisen untereinander für die Verlegedaten gewählt werden. Die gewählte Anzahl der Eisen bzw. der eingestellte Abstand der Längseisen wird nachfolgend bei der automatischen Erzeugung der Verlegung im Bauteil berücksichtigt.
Über die Schaltflächen „Alle Einstellungen editieren...“ im Kapitel „Bewehrung“ können weitere Voreinstellungen hinsichtlich Biegeformdaten und Darstellung der einzelnen Verlegungen vorgenommen werden.
Wurden die gewünschten Einstellungen vorgenommen, wird mit dem Cursor das entsprechende Bauteil selektiert und automatisch bewehrt.

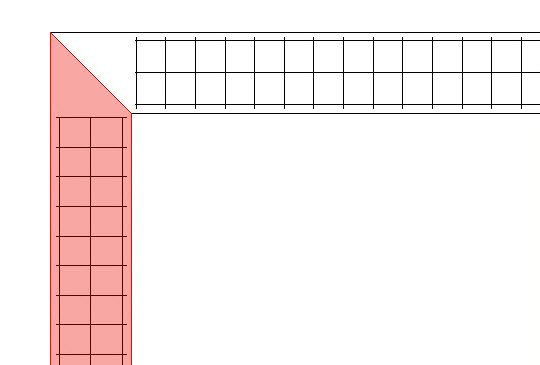

Tipp: Sind die Streifenfundamente auf Gehrung verschnitten, werden Bügel und Längsstäbe bis zum Beginn des Gehrungswinkels geführt.

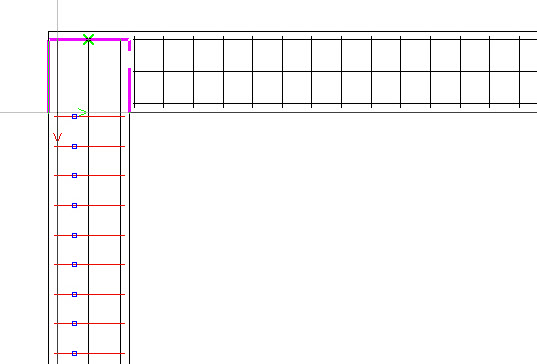

Über die Funktion „Trimmen“ im Kontextregister „Bearbeiten“ kann die Bewehrung der jeweils gewünschten Seite in die Ecke geführt werden.

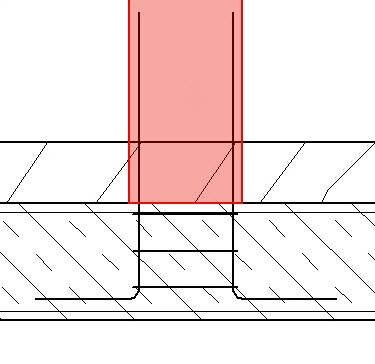

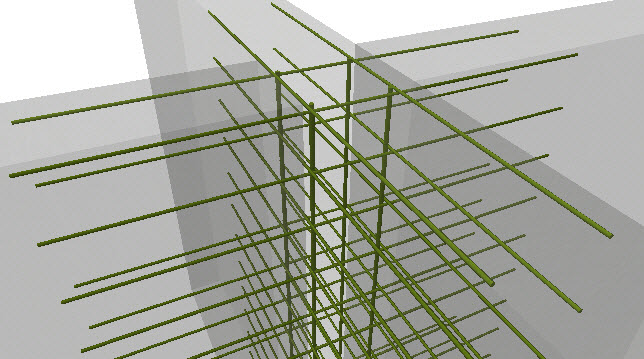

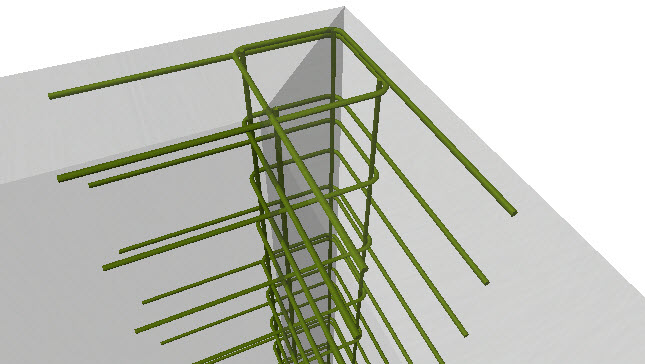

Eine zusätzliche Eckbewehrung kann über die Vorlage der automatischen Bewehrung für Anschlussbewehrung erzeugt werden.
