Radiusmaß erzeugen

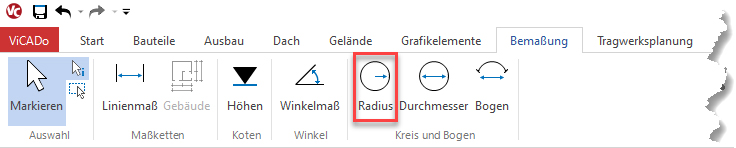

Wählen Sie im Register Bemaßung des Menübands die Funktion Radius, um den Radius von Kreisen, Bögen sowie kreis- oder bogenförmige Bauteile zu vermaßen.

Ein Bild, das Screenshot enthält. Automatisch generierte Beschreibung

Es öffnet sich die zugehörige Optionenleiste:



Zuerst klicken Sie mit der linken Maustaste den zu vermaßenden Bogen an. Im nächsten Schritt setzen Sie die Maßbegrenzungslinie ab. Als letztes wird der Maßbegrenzungstext angezeigt, er kann entlang der Maßbegrenzungslinie abgesetzt werden.





Siehe auch:

Voreinstellung Radius-/Durchmessermaß – Maßparameter

Voreinstellung Radius-/Durchmessermaß – Maßdarstellung

Voreinstellung Radius-/Durchmessermaß – Maßbegrenzung

Maßzahl

Bemaßen der Zeichnung
