Bogenmaß erzeugen

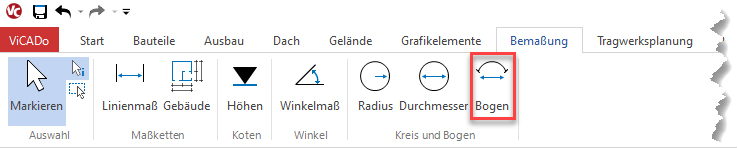

Wählen Sie im Register Bemaßung des Menübands die Funktion Bogen, um das Bogenmaß von Kreisen sowie kreisförmigen Bauteilen zu vermaßen.

Es öffnet sich die zugehörige Optionenleiste:

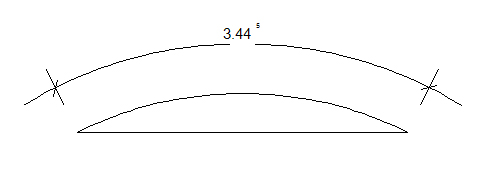

Zuerst klicken Sie mit der linken Maustaste den zu vermaßenden Bogen bzw. das kreisförmige Bauteil an. Im nächsten Schritt definieren Sie die beiden Maßpunkte des Bogenmaßes. Als letztes wird das Bogenmaß mit einem beliebigen Abstand zum Bauteil in der Sicht abgesetzt.

Um einen gleichmäßigen Abstand zwischen den einzelnen Höhenkotenzügen zu erhalten, kann eine automatische Rastereinstellung durch Aktivieren des Symbols Maßraster eingeschaltet werden. Der gewünschte Abstand wird in den zugehörigen Maßrastereinstellungen definiert.
