Zufahrtsrampe konstruieren

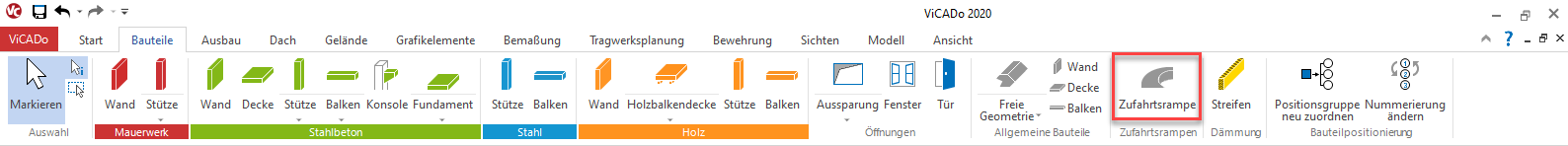

Um Rampen zu konstruieren, klicken Sie im Register Bauteile des Menübands auf die Schaltfläche Zufahrtsrampe.

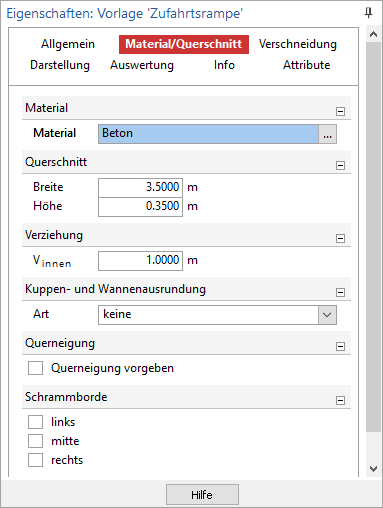

Es öffnet sich das zugehörige Eigenschaften-Fenster. Hier können, noch vor dem Konstruieren der Zufahrtsrampe, alle Rampeneigenschaften angepasst werden.

Über die Optionenleiste wird die Eingabeart ausgewählt.

Die Rampe kann über ein Polygon, eine Linie oder als Kreissegment über zwei Punkte und die zugehörige Tangente konstruiert werden.

Polygonale Eingabe

Die Rampe wird über die Eingabe von Polygonpunkten konstruiert. Das Polygon wird hier nicht geschlossen. Der letzte Polygonpunkt wird mit Enter bestätigt. Während der Eingabe können die Funktionen des Koordinatenkreuzes benutzt werden.

Über die Schaltfläche Polygoneingabe im Kontextmenü (rechte Maustaste betätigen) oder das Betätigen der Leertaste kann zwischen der Eingabe einer Linie und eines Bogens (Bogen tangential) gewechselt werden.



Siehe auch:

Eigenschaften Zufahrtsrampe – Allgemein

Eigenschaften Zufahrtsrampe – Material/Querschnitt
