Kulisse platzieren

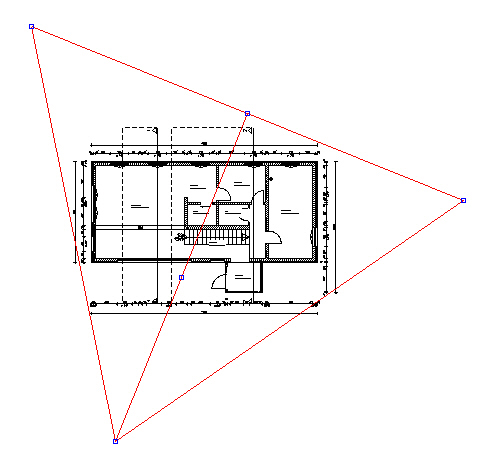

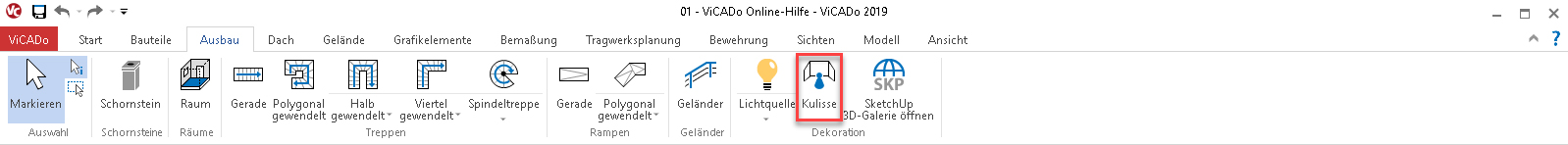

Mit der Möglichkeit der Platzierung von Kulissen um das Gebäudemodell erhält der Entwerfende die Möglichkeit einfach und ergebnisorientiert das Gebäude in seinem Umfeld erscheinen zu lassen. Hierzu kann problemlos das Bildmaterial der Bestandsaufnahme des Grundstücks verwendet werden. Um das Gebäudemodell herum können in ViCADo Kulissen platziert werden. Auf diese werden Bilder der Umgebung des Grundstücks geladen. Hierdurch ist es möglich, bezogen auf den Kamerastandpunkt, die Eindrücke der Umgebung in die zu erstellende Visualisierung einzubinden. Die Kulissentechnik erlaubt hier eine einfache Handhabung. Eine Kulisse wird über die Schaltfläche „Kulisse“ im Register Ausbau des Menübandes in die Szene eingefügt.

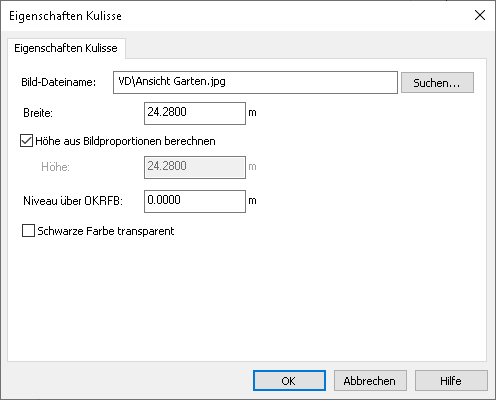

Die gewünschte Bilddatei lässt sich entweder direkt über die  Optionenleiste oder über die Schaltfläche Suchen… in den Kulissen – Eigenschaften (Zahnradsymbol) auswählen und auf die Fläche der Kulisse laden.

Mit Hilfe der Hooks und der Höhenvorgaben im Eigenschaftsdialog kann die Kulisse so ausgerichtet werden, dass ihre Position und Größe mit dem ursprünglichen Kamerastandpunkt und der gewählten Brennweite deckungsgleich sind.
