DWG/DXF-Dateien als Hinterlegungsobjekte verwenden

Die Option „DWG/DXF“ als Arbeitsvorbereitung ermöglicht eine schnelle Modelleingabe auf Grundlage einer DWG- oder DXF-Datei.

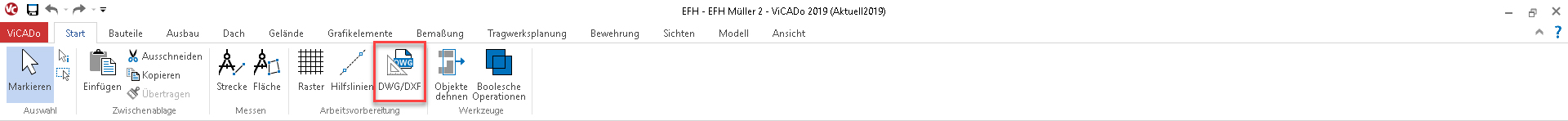

Nach der Auswahl der Schaltfläche im Register Start erscheint direkt der Dialog „Dateiauswahl“. Hier können Dateien im Format DWG oder DXF ausgewählt werden. Über die Schaltfläche „Projekt-Dokument-Verzeichnis“ rechts oben im Dialog, kann direkt auf die projektbezogene Dokument-Verwaltung des ProjektManagers zugegriffen werden.

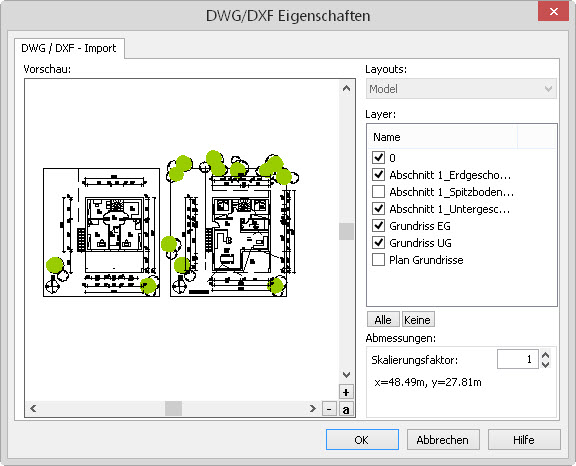

Nach der Dateiauswahl erscheint der Dialog „DWG/DXF Eigenschaften“. Neben der Vorschau auf die gewählte Datei kann hier der Umfang in Form der Layer-Auswahl der DWG- oder DXF-Datei, ausgewählt werden. Mit den Schaltflächen „Alle“ und „Keine“ wird die Auswahlliste der Layer entsprechend vorbelegt.

Die Gruppe Abmessungen zeigt die Skalierung die Abmessungen. Die Skalierung wird über den Skalierungsfaktor gesteuert. Dieser ermöglicht das Anpassen des Maßstabes in der DWG/DXF-Datei an das ViCADo-Modell. Die Abmessungen (x = Breite; y = Höhe) beziehen sich auf die aktuelle Layer-Auswahl und zeigen Breite und Höhe der gewählten 2D-Indormationen. Sie ermöglichen somit eine direkte  Plausibilitätskontrolle.

Nach dem Bestätigen mit der Schaltfläche OK steht die DWG/DXF-Datei zur komfortablen Eingabe neuer Bauteile und Geometrien durch das Fangen auf die 2D-Informationen zur Verfügung.

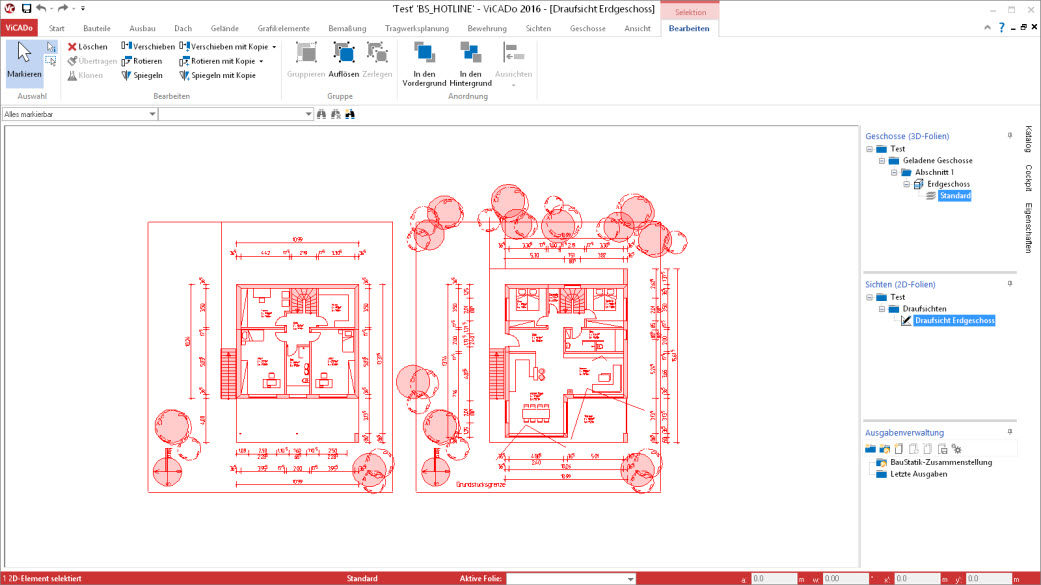

Alle 2D-Informationen der gewählten DWF- oder DXF-Datei werden als ein zusammenhängendes 2D-Objekt eingefügt. In ViCADo werden diese als Hinterlegungsobjekt behandelt. Über das Kontextmenü, Eintrag „Hinterlegungsobjekte selektierbar“ kann die Selektion unterbunden werden. Der Eigenschaften-Dialog der DWG/DXF-Hinterlegung kann ebenfalls über das Kontextmenü jederzeit geöffnet und Änderungen vorgenommen werden.

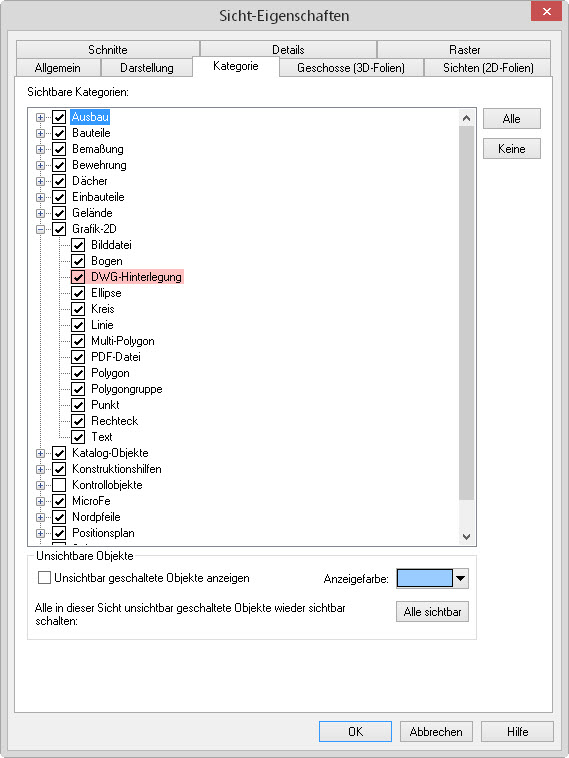

Die Anzeige der DWG/DXF-Hinterlegung kann über die entsprechende Kategorie in den Sicht-Eigenschaften gesteuert werden. Zu finden ist diese in den Sicht-Eigenschaften unter Register „Kategorie“, Gruppe „Grafik-2D“.
