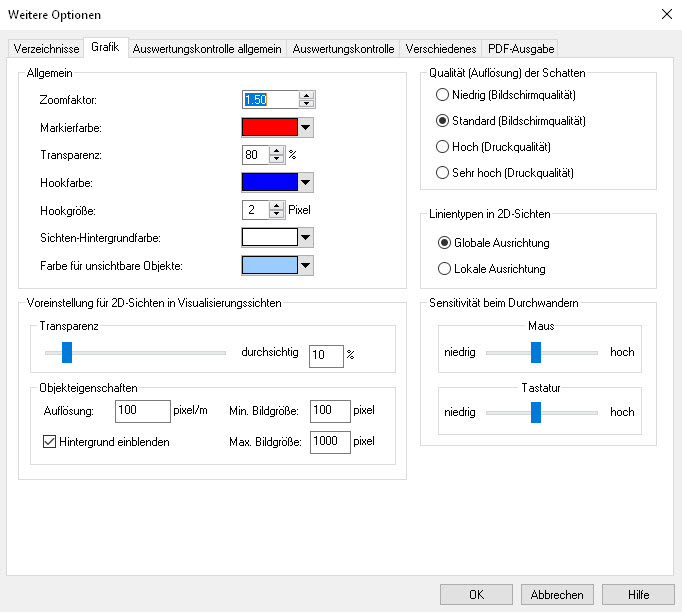

Grafik-Einstellungen

Allgemein

• Zoomfaktor: Faktor für die Zoomfunktionen

• Markierfarbe: Farbe des markierten Objektes

• Transparenz: Stärke/ Intensität der Markierfarbe

• Hookfarbe: Farbe des Hooks eines markierten Objektes

• Hookgröße: Größe des Hooks eines markierten Objektes

• Sichten-Hintergrundfarbe: Farbe des Hintergrunds für Draufsichten, Schnitte, Ansichten, Detailsichten und Grafiksichten (die Wahl der Hintergrundfarbe beeinflusst nicht die Ausgabe von Sichten oder Plänen)

2D-Zeichnen

Hier kann zwischen einer globalen und lokalen Ausrichtung der Linientypen gewählt werden.

• Globale Ausrichtung: Übereinanderliegende Strichlinien sind deckungsgleich ausgerichtet.

• Lokale Ausrichtung: Übereinander liegende Strichlinien können zueinander versetzt sein. Dies kann zur Folge haben, dass die Strichlinien in Ihrer Darstellung abweicht und ggf. durchgezogen dargestellt wird.

Qualität (Auflösung) der Schatten

An dieser Stelle kann die Auflösung der Schatten für zukünftige Schattenberechnungen gewählt werden.

Es stehen vier Einstellungen zur Verfügung:

• Niedrig (Bildschirmauflösung)

• Standard (Bildschirmauflösung) Standardeinstellung

• Hoch (Druckqualität)

• Sehr Hoch (Druckqualität)

Hinweis: Je nach Komplexität des Modells kann die Schattenberechnung eine längere Rechenzeit in Anspruch nehmen. Daher empfiehlt es sich, eine hohe Qualität für die Erstellung einer Ausgabe zu verwenden. Zur Prüfung des Schattenwurfs und der Arbeit mit dem Modell sollte eine niedrigere Auflösung gewählt werden, um die Rechenzeit zu verkürzen.
