Fenster Modell

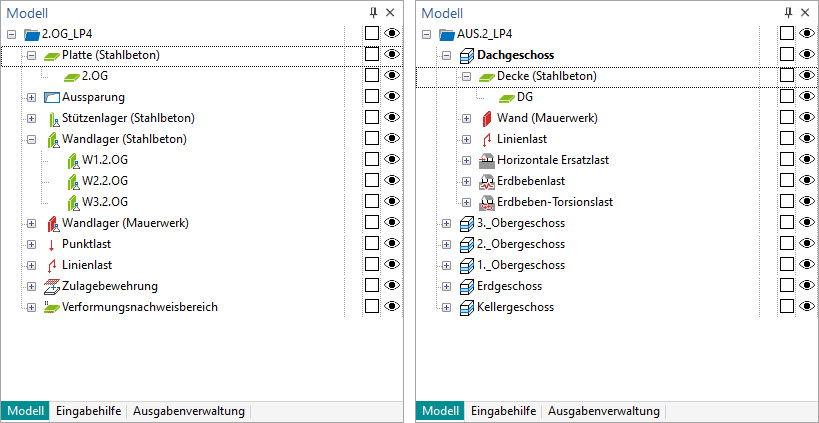

Das Fenster "Modell" zeigt die Struktur des MicroFe-Modells.

Für ein 2D-Platten- oder 2D-Scheiben-Modell werden hier auf erster Ebene die Positions- und Lasttypen angeboten. Wird die Struktur weiter geöffnet, erscheinen die einzelnen Positionen des Modells. Für 3D-Geschossbaumodelle werden die Geschosse als weitere Hierarchie-Stufe angeboten.

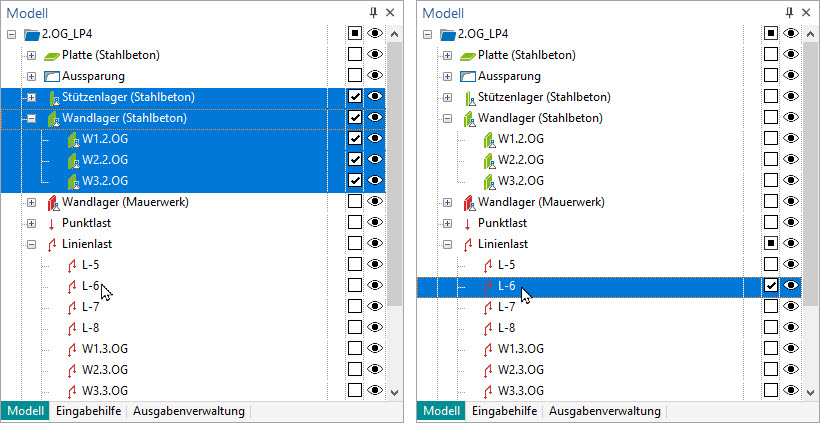

Über die Checkboxen im Fenster "Modell" können einzelne oder mehrere Positionen selektiert werden. Ebenso können auch alle Positionen eines Typs mit einem Klick selektiert und markiert werden. Markierte Positionen werden farblich hinterlegt und die Checkbox auf der rechten Seite wird gesetzt.

Sind bereits mehrere Positionen selektiert, kann diese Selektion mit einem Klick wieder aufgehoben und zeitgleich eine neue ausgeführt werden. Über einen Rechtsklick auf eine beliebige Position oder einen Positionstyp werden diese markiert, gleichzeitig wird die vorherige Selektion zurückgenommen.

Am rechten Rand des Fensters „Modell“ ermöglichen die Auge-Symbole eine schnelle Steuerung des Darstellungsumfangs. Mit einem Klick kann wahlweise ein Geschoss, eine Kategorie oder eine einzelne Position unsichtbar geschaltet werden.

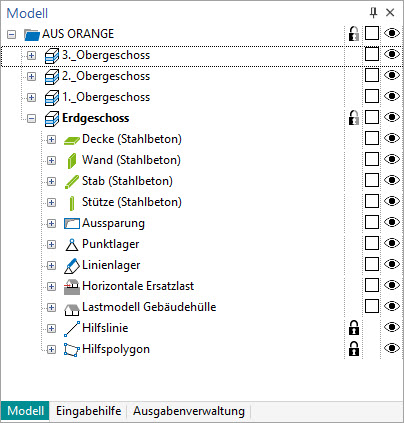

Ebenso am rechten Rand wird mit der weiteren Spalte der Schloss-Symbole, die Selektion der Kategorien und Positionen gesteuert. Besonders für Positionen zur Eingabehilfe, wie z.B. den Folien oder den Grafik-Dateien, ist dies sehr hilfreich. Mit einem Klick werden diese als „nicht-selektierbar“ geschaltet, es erscheint das Schloss-Symbol.

Ist das Fenster "Modell" nicht sichtbar, kann es über das Menüband-Register Ansicht, Gruppe "Fenster" wieder zugeschaltet werden.
