Neue Position zum Lastabtrag

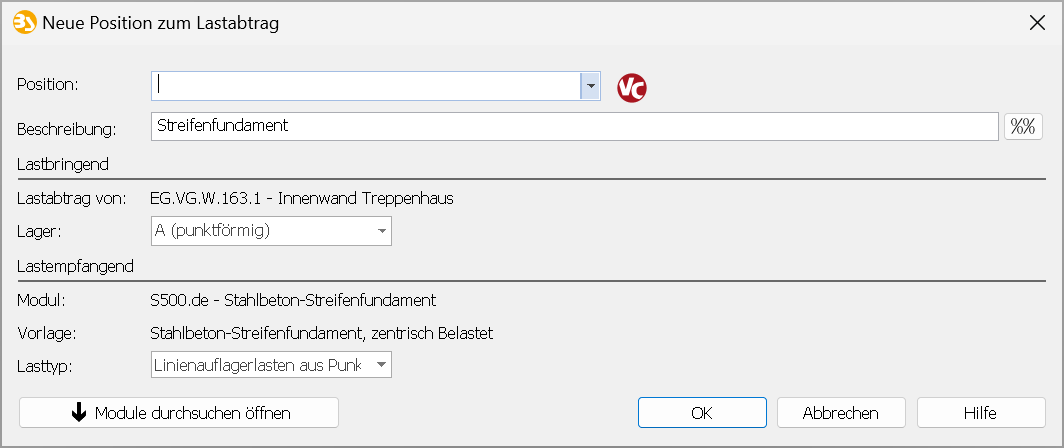

Dieser Dialog öffnet sich, nachdem entweder über das Kontextmenü oder über das Kontextregister "Lastabtrag" die Funktion zum Anlegen einer neuen Position zum Lastabtrag ausgewählt wurde. Da über das Kontextregister "Lastabtrag" bereits im Vorfeld das gewünschte Modul ausgewählt wird, ist die Liste mit den möglichen Modulen in diesem Dialog zugeklappt. Durch einen Klick auf die Schaltfläche "Module durchsuchen öffnen" wird der Dialog erweitert. Verwenden Sie diese Funktion, wenn Sie das Modul oder die Vorlage für die Position im Nachhinein verändern möchten.

Position: Geben Sie hier die Positionsnummer für die neue Position ein.

Beschreibung: Geben Sie hier die Beschreibung für die neue Position ein.

Lastbringend

Lastabtrag von: Informative Anzeige der lastbringenden Position

Lager: Auswahl des Auflagers, dessen Auflagerkräfte an die neue Position weitergeleitet werden sollen. Es werden nur die tatsächlich in der lastbringenden Position vorhandenen Auflager angeboten.

Lastempfangend

Modul: Anzeige des Moduls, das zur Bearbeitung der neuen (lastempfangenden) Position ausgewählt ist. Diese Auswahl kann bei Bedarf verändert werden. Klappen Sie hierzu über die Schaltfläche „Module durchsuchen öffnen“ die Liste mit den möglichen Modulen und den vorhandenen Vorlagen auf.

Vorlage: Anzeige der gewählten Eingabe-Vorlage. Diese Auswahl kann bei Bedarf verändert werden. Klappen Sie hierzu über die Schaltfläche „Module durchsuchen öffnen“ die Liste mit den möglichen Modulen und den vorhandenen Vorlagen auf.

Lasttyp: Hier werden in einer Auswahlliste verschiedene Lasttypen, die von der lastbringenden Position übernommen werden können, angeboten. Die Auswahlmöglichkeiten sind abhängig von der Art der lastbringenden und der lastempfangenden Bauteile. (Beispiel: Eine Stahlbetonstütze kann keine Linienlast übergeben)

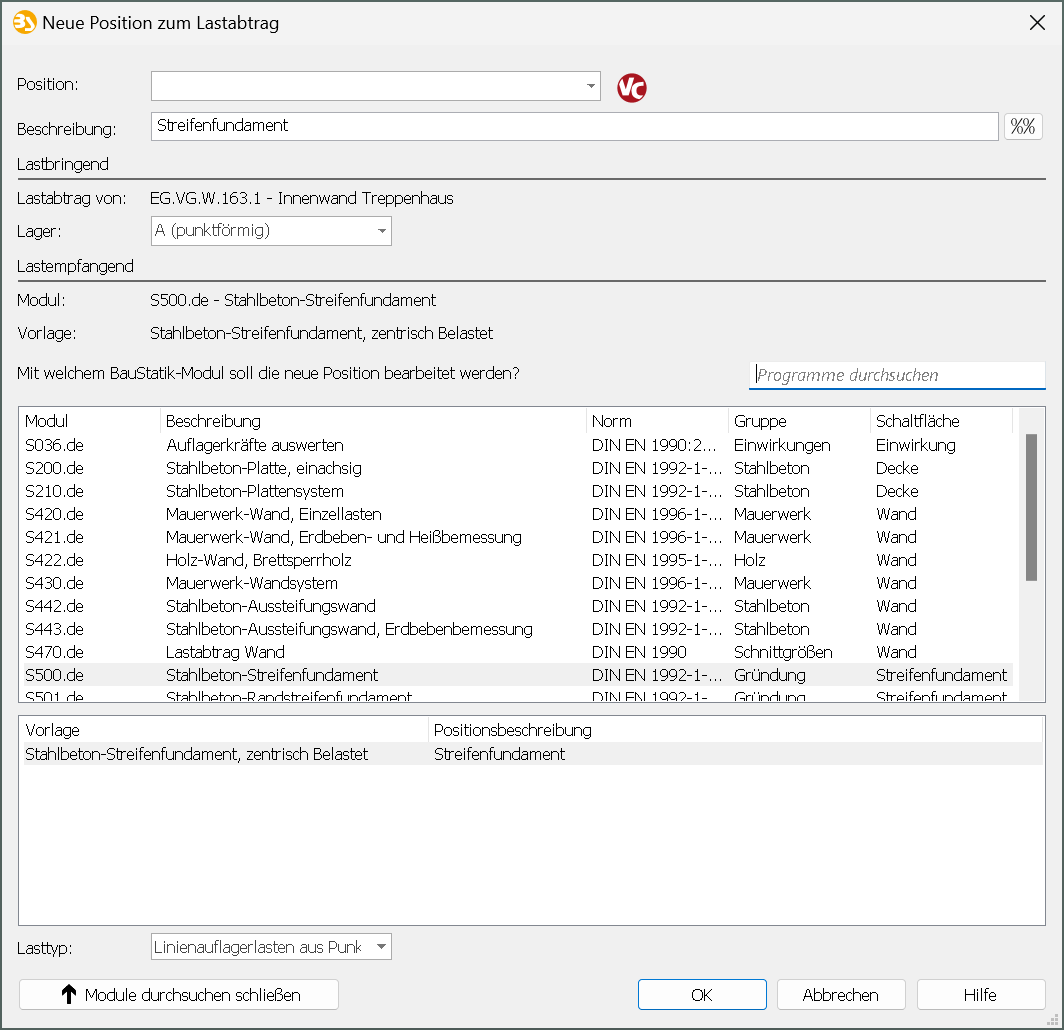

Module durchsuchen öffnen/schließen: Durch einen Klick auf diese Schaltfläche wird der Dialog erweitert oder gekürzt.

Modulauswahl: Wählen Sie hier das Modul aus, welches Sie für die Erstellung der lastempfangenden Position verwenden möchten. Im Feld „Programme durchsuchen“ können zur Einschränkung der Fensterinhalten Suchbegriffe eingegeben werden.

Vorlagenauswahl: Wählen Sie im untersten Fenster die gewünschte Vorlage zum ausgewählten Modul aus.
